چرخه حرارتی در جوشکاری استیل میتواند ریزساختار، مقاومت به خوردگی و پایداری ابعادی فولاد زنگنزن را تغییر دهد. هدایت حرارتی پایین و انبساط حرارتی نسبتاً بالای استیل نیز باعث میشود کنترل حرارت ورودی، سرعت پیشروی و شرایط گاز محافظ اهمیت بیشتری پیدا کند. در این مقاله از متالیوم، انواع جوشکاری استیل و روشهای رایج اتصال فولادهای زنگنزن را از نظر نحوه عملکرد، تجهیزات، مزایا و محدودیتهای فنی بررسی میکنیم تا انتخاب فرایند با گرید و شرایط اتصال هماهنگ باشد.
جوشکاری استیل چیست؟
جوشکاری استیل فرایندی برای ایجاد اتصال متالورژیکی میان قطعات فولاد زنگنزن است که معمولاً با ایجاد حرارت و ذوب موضعی فلز پایه و فلز پرکننده انجام میشود. کیفیت اتصال به ظاهر پاس جوش محدود نیست و چرخه حرارتی میتواند بر HAZ، ریزساختار و مقاومت به خوردگی اثر بگذارد.
در جوشکاری استنلس استیل سه ویژگی اهمیت ویژه دارند:
- هدایت حرارتی پایینتر از فولادهای کربنی که موجب تمرکز بیشتر حرارت در ناحیه جوش میشود.
- ضریب انبساط حرارتی بالاتر در بسیاری از گریدهای آستنیتی که احتمال اعوجاج و تنش پسماند را افزایش میدهد.
- حساسیت ریزساختار به چرخه حرارتی که بسته به گرید میتواند بر فازها و مقاومت به خوردگی اثر بگذارد.
انتخاب گرید استیل باید بر اساس شرایط محیطی و الزامات خوردگی انجام شود. برای نمونه، بررسی تفاوت استیل ۳۰۴ و ۳۱۶ میتواند در ارزیابی رفتار خوردگی و انتخاب ماده مناسب برای اتصال جوشکاریشده مؤثر باشد.
حفاظت گازی نیز در اتصالات حساس اهمیت دارد؛ زیرا تماس فلز داغ با اکسیژن میتواند اکسیداسیون سطح و ریشه جوش را افزایش دهد. در پروژههای مشمول ASME، فرایند و صلاحیت جوشکاری باید با کد مربوطه تطبیق داشته باشد. ASME BPVC Section IX با عنوان «Welding, Brazing, and Fusing Qualifications» چارچوب صلاحیت روشها و پرسنل جوشکاری را پوشش میدهد.

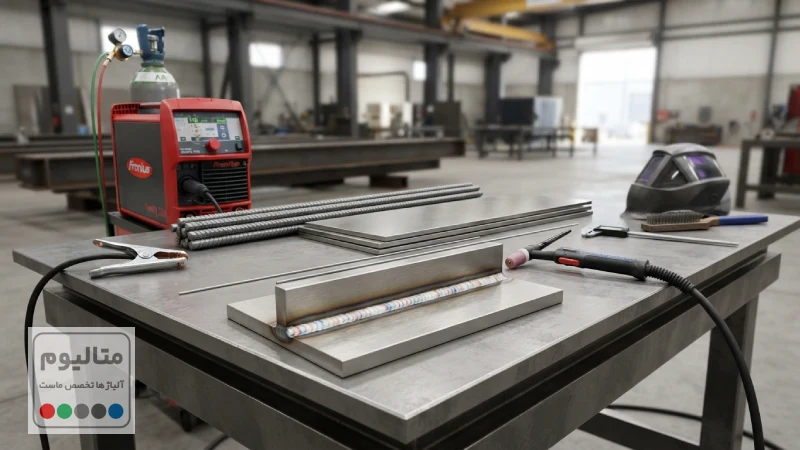

انواع روش جوشکاری استیل
در این بخش، روشهای رایج جوشکاری استیل را از نظر فرایند، تجهیزات، مزایا و محدودیتهای فنی با یکدیگر مقایسه میکنیم تا انتخاب روش متناسب با گرید و شرایط اتصال انجام شود.
جوشکاری استیل با آرگون
جوشکاری استیل با آرگون معمولاً به فرایندهای TIG (جوشکاری با گاز بیاثر تنگستن) و MIG/MAG (جوشکاری قوسی با سیم مصرفی و گاز محافظ) اشاره دارد. در TIG، قوس میان الکترود تنگستن غیرمصرفی و قطعه ایجاد میشود و در بسیاری از گریدهای استیل، جریان مستقیم با الکترود منفی (DCEN) کاربرد دارد. آرگون خالص گاز محافظ رایج است و در برخی شرایط، مخلوط آرگون و هلیوم میتواند برای افزایش انتقال حرارت استفاده شود.
TIG کنترل دقیقی بر حوضچه و حرارت فراهم میکند و برای اتصالات ظریف و حساس مناسب است. در MIG/MAG، سیم جوش بهصورت پیوسته تغذیه میشود و گاز پایهآرگون با ترکیب متناسب با گرید، فلز پرکننده و حالت انتقال فلز انتخاب میشود. در اتصالاتی که ریشه در معرض هواست، استفاده از گاز پشتبند (Backing Gas) و حفاظت ریشه (Purging) نیز ممکن است ضروری باشد.
جوشکاری استیل با گاز CO₂
CO₂ گازی فعال است و استفاده از آن در جوشکاری استیل باید با توجه به گرید، فلز پرکننده و مشخصات فرایند انجام شود. در بسیاری از کاربردهای MIG/MAG، مخلوطهای پایهآرگون با درصد کنترلشده CO₂ یا اکسیژن استفاده میشوند.
افزایش بیش از حد گاز فعال میتواند پاشش و اکسیداسیون را افزایش دهد؛ بنابراین جوش استیل با CO₂ خالص را نمیتوان یک راهکار عمومی برای همه گریدهای فولاد زنگنزن دانست.
جوشکاری استیل با الکترود دستی
SMAW (جوشکاری قوسی با الکترود پوششدار) یا جوشکاری با الکترود دستی، برای محیطهای کارگاهی و شرایطی که استفاده از گاز محافظ دشوار است کاربرد دارد. پوشش الکترود ضمن ایجاد سرباره، از حوضچه مذاب محافظت میکند.
انتخاب الکترود باید بر اساس گرید فلز پایه، خواص مکانیکی و خوردگی و WPS (مشخصات روش جوشکاری) انجام شود. در مقایسه با TIG، کنترل حوضچه کمتر و احتمال ایجاد سرباره و پاشش بیشتر است.
جوشکاری استیل با اینورتر و بررسی بهترین دستگاه برای جوش استیل
اینورتر یک منبع تغذیه است، نه یک فرایند جوشکاری مستقل. بنابراین در بررسی جوشکاری استیل با اینورتر ابتدا باید فرایند موردنیاز مشخص شود.
برای TIG، دستگاه باید قابلیت TIG DC و کنترل پایدار جریان را داشته باشد. برای SMAW، محدوده آمپراژ و Duty Cycle اهمیت دارد و برای MIG/MAG، دستگاه باید از تغذیه سیم و گاز محافظ پشتیبانی کند.
در انتخاب بهترین دستگاه برای جوش استیل نمیتوان فقط توان نامی را معیار قرار داد؛ نوع فرایند، محدوده جریان، چرخه کاری، پایداری قوس و تجهیزات جانبی باید متناسب با پروژه بررسی شوند.
جوشکاری نقطهای و زیرپودری (SAW) در صنایع
جوشکاری نقطهای مقاومتی با عبور جریان از محل تماس قطعات، حرارت لازم برای تشکیل ناگت جوش را ایجاد میکند و برای اتصالات تکرارشونده تولیدی کاربرد دارد. جریان، زمان و نیروی الکترود باید با گرید و ضخامت هماهنگ شوند.
در SAW، قوس زیر لایه فلاکس ایجاد میشود و سیم الکترود بهصورت پیوسته تغذیه میشود. این فرایند برای اتصالات پیوسته و عملیات مکانیزه، بهویژه در ضخامتهای بالاتر، میتواند نرخ رسوب بالایی داشته باشد. انتخاب سیم و فلاکس باید با ترکیب شیمیایی فلز پایه و خواص مورد انتظار فلز جوش سازگار باشد.
| روش جوشکاری | نوع فرایند | مهمترین مزیت | محدودیت اصلی | کاربرد مناسب |
|---|---|---|---|---|
| TIG | قوسی با تنگستن | کنترل دقیق حرارت و حوضچه | سرعت پایینتر | اتصالات ظریف و حساس |
| MIG/MAG | قوسی با سیم مصرفی | سرعت و بهرهوری بالاتر | نیاز به تنظیم دقیق گاز و سیم | اتصالات طولانیتر |
| SMAW | الکترود دستی | تجهیزات ساده و قابلحمل | سرباره و پاشش بیشتر | کارگاه و محیطهای دشوار |
| نقطهای | مقاومتی | مناسب تولید تکراری | محدودیت در نوع اتصال | تولید صنعتی |
| SAW | زیرپودری | نرخ رسوب بالا | مناسبتر برای کارهای مکانیزه | اتصالات پیوسته و ضخیم |
بهترین روش جوشکاری استیل کدام است؟
برای انتخاب بهترین روش جوشکاری استیل باید به عواملی چون گرید، طراحی اتصال، موقعیت جوشکاری، حجم تولید توجه کرد.
- TIG: کنترل دقیق حوضچه و حرارت؛ مناسب برای اتصالات ظریف و برخی کاربردهای حساس پزشکی و هوافضا.
- MIG/MAG: تغذیه پیوسته سیم و بهرهوری بالاتر در اتصالات طولانیتر.
- SMAW: تجهیزات سادهتر و قابلحمل، با وابستگی بیشتر کیفیت به مهارت جوشکار.
- SAW: مناسب برای اتصالات پیوسته و مکانیزه، بهویژه در ضخامتهای بالاتر.
- نقطهای: مناسب برای اتصالات تکراری و تولیدی.
در پروژههای مشمول ASME، انتخاب فرایند باید همراه با تایید صلاحیت روش جوشکاری انجام شود. بنابراین نمیتوان یک فرایند یا پارامتر ثابت را برای تمام گریدها و شرایط کاری تجویز کرد.

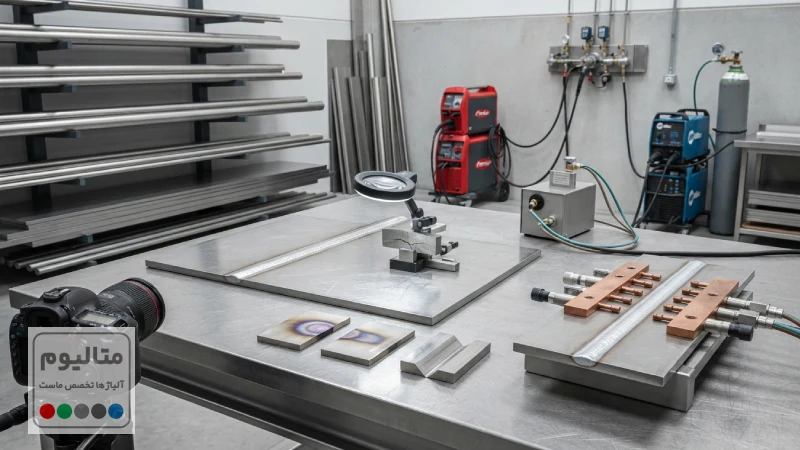

چالشهای جوشکاری استیل و راهکارهای رفع آنها
در جوشکاری استیل، کنترل صحیح فرایند برای جلوگیری از عیوب متالورژیکی و تغییرات ابعادی اهمیت دارد. در ادامه، مهمترین چالشهای جوشکاری استیل و راهکارهای فنی کنترل و کاهش آنها بررسی میشود.
ترکخوردگی گرم و انقباضی در جوش استیل
ترکخوردگی گرم به ترکیب فلز جوش، رقیقشدگی، هندسه حوضچه و شرایط انجماد وابسته است. انتخاب فلز پرکننده سازگار، کنترل حرارت ورودی، دمای بینپاسی و توالی جوشکاری از اقدامات اصلی برای کاهش ریسک ترک هستند.
جلوگیری از تغییر رنگ و اکسیداسیون جوش استیل
تماس فلز داغ با اکسیژن باعث تشکیل Heat Tint (تغییر رنگ حرارتی) و اکسیدهای سطحی میشود. برای کاهش آن باید حفاظت گازی مناسب، کنترل حرارت ورودی و در صورت نیاز Purging ریشه انجام شود. پس از جوشکاری نیز اکسیدها و آلودگیهای سطحی باید با روش متناسب با گرید و مشخصات پروژه حذف شوند.
خوردگی بیندانهای و رسوب کاربید کروم
در برخی فولادهای زنگنزن آستنیتی، چرخه حرارتی نامناسب میتواند موجب رسوب کاربیدهای غنی از کروم در مرزدانهها و کاهش مقاومت به خوردگی بیندانهای شود. استفاده از گریدهای کمکربن مانند 304L و 316L، کنترل حرارت ورودی و دمای بینپاسی میتواند این ریسک را در شرایط مناسب کاهش دهد.
کنترل تاببردگی و تغییر شکل ناشی از حرارت بالا
هدایت حرارتی پایین و انبساط حرارتی بالاتر بسیاری از استیلهای آستنیتی، تمایل به اعوجاج را افزایش میدهد. کنترل حرارت ورودی، کاهش حجم غیرضروری جوش، Fit-up (تنظیم و همراستاسازی اولیه اتصال) مناسب، استفاده صحیح از فیکسچر و انتخاب توالی مناسب جوشکاری به کنترل تغییر شکل کمک میکند.
استانداردهای ایمنی در جوشکاری استیل
دود جوشکاری استیل میتواند حاوی ترکیبات کروم، از جمله Cr(VI)، باشد؛ بنابراین کنترل مواجهه شغلی اهمیت دارد. تهویه موضعی، کنترل فضای بسته، تجهیزات حفاظت فردی و بازرسی تجهیزات باید متناسب با فرایند و محیط کار تعیین شوند.
تنظیم زاویه مناسب تورچ و نازل
زاویه تورچ، فاصله نازل و دبی گاز باید بهگونهای تنظیم شوند که پوشش پایدار حوضچه حفظ شود. دبی بیش از حد نیز میتواند آشفتگی جریان گاز ایجاد کند.
کنترل سرعت پیشروی و حوضچه جوش
سرعت پایین میتواند حرارت ورودی و اعوجاج را افزایش دهد و سرعت بالا ممکن است نفوذ ناکافی ایجاد کند. سرعت باید همراه با آمپراژ، ولتاژ، گاز محافظ و طراحی اتصال مطابق WPS تنظیم شود.
انتخاب سیم جوش و الکترود مناسب
انتخاب مصرفی باید بر اساس گرید فلز پایه، ترکیب شیمیایی و فرایند جوشکاری انجام شود. AWS A5.4/A5.4M برای الکترودهای پوششدار استیل و A5.9/A5.9M برای سیمها و میلههای استیل مورد استفاده در فرایندهایی مانند GTAW، GMAW و SAW مرجع طبقهبندی محسوب میشوند.
روشهای پاکسازی و اسیدشویی پس از جوشکاری
Pickling برای حذف اکسیدها و Heat Tint و Passivation (پسیواسیون یا غیرفعالسازی سطح) برای ایجاد یا تقویت وضعیت پسیو سطح به کار میرود و این دو فرایند یکسان نیستند. ASTM A380/A380M الزامات و روشهای مرتبط با تمیزکاری، رسوبزدایی و پسیواسیون فولادهای زنگنزن را پوشش میدهد. اجرای این عملیات باید متناسب با گرید استیل، وضعیت سطح و الزامات استاندارد astm مرتبط انجام شود.
تجهیزات و ابزارهای مورد نیاز
تجهیزات موردنیاز به فرایند و شرایط اتصال وابستهاند و میتوانند شامل منبع تغذیه، تورچ و نازل، سیستم گاز و رگلاتور، تجهیزات Purging، گیره و فیکسچر، ابزار پاکسازی، تجهیزات اندازهگیری و تهویه موضعی باشند. ابزارهای تماس مستقیم با استیل نیز باید بهگونهای انتخاب شوند که آلودگی آهنی ایجاد نکنند.
جوش استیل با هوا گاز (هوابرش) و کاربرد آن
جوشکاری اکسیسوختی با هوابرش یکسان نیست. برش اکسیسوختی متداول برای استیل محدودیت دارد، زیرا اکسیدهای کروم بهسادگی مانند اکسیدهای آهن از ناحیه برش خارج نمیشوند. برای اتصال استیل نیز فرایندهای قوسی مانند TIG و MIG/MAG در بسیاری از کاربردهای صنعتی کنترل دقیقتری بر حرارت و حفاظت حوضچه فراهم میکنند. بنابراین جوش استیل با هوا گاز باید تنها با توجه به شرایط مشخص پروژه بررسی شود.
ابزار دقیق، گیرهها و تجهیزات مهار حرارتی
ابزارهای اندازهگیری مانند کولیس، گیج جوشکاری و تجهیزات کنترل دما برای بررسی ابعاد اتصال، Fit-up و دمای بینپاسی به کار میروند. گیره، جیگ و فیکسچر نیز با ثابت نگهداشتن قطعات، جابهجایی حین جوشکاری و میزان تاببردگی را کنترل میکنند. با این حال، مهار بیش از حد قطعه میتواند تنشهای پسماند را افزایش دهد؛ بنابراین نوع و میزان مهار باید بر اساس هندسه اتصال، ضخامت و توالی جوشکاری تعیین شود.
کاربرد جوشکاری استیل در صنایع زیرساختی
کاربرد جوشکاری استیل در صنایع زیرساختی، به دلیل نیاز به دوام بالا، مقاومت در برابر شرایط سخت محیطی و حفظ یکپارچگی ساختاری از اهمیت ویژهای برخوردار است. در ادامه، حوزههای مصرف و نکات فنی هر بخش بررسی شده است:
- صنایع نفت، گاز و پتروشیمی: استفاده در تجهیزاتی که مقاومت به خوردگی، پایداری اتصال و عملکرد در شرایط دما، فشار و محیط شیمیایی مشخص اهمیت دارد. انتخاب گرید، فلز پرکننده و کنترل حرارت ورودی باید متناسب با شرایط محیطی انجام شود.
- تجهیزات پزشکی: در ساخت تجهیزات و اجزایی که پاکیزگی سطح، مقاومت به خوردگی، کنترل آلودگی و کیفیت اتصال اهمیت دارد، فرایندهایی مانند TIG میتوانند بسته به مشخصات پروژه مورد استفاده قرار گیرند.
- صنایع هوافضا: در اتصالاتی که کنترل دقیق فرایند، ردیابی مواد، کیفیت متالورژیکی و معیارهای سختگیرانه بازرسی اهمیت دارند، فرایند جوشکاری باید مطابق مشخصات فنی و الزامات پروژه اجرا شود.
- تجهیزات و زیرساختهای صنعتی: در این کاربردها، انتخاب روش جوشکاری باید بر اساس گرید استیل، طراحی اتصال، ضخامت و الزامات کیفی انجام شود و کیفیت جوش تنها بر اساس ظاهر پاس ارزیابی نشود.
جمعبندی
جوشکاری استیل به انتخاب صحیح فرایند، فلز پرکننده، گاز محافظ و کنترل حرارت ورودی وابسته است و روش مناسب باید بر اساس گرید، ضخامت، طراحی اتصال و شرایط سرویس تعیین شود. بررسی الزامات فنی و مشخصات ماده نیز پیش از اجرای پروژه اهمیت دارد. برای انتخاب متریال مناسب و دریافت اطلاعات دقیق درباره قیمت استنلس استیل، میتوانید با کارشناسان متالیوم تماس بگیرید و استعلام قیمت روز و پیشفاکتور رسمی دریافت کنید.
سوالات متداول
آیا جوشکاری استیل برای قطعات نازک هم امکانپذیر است؟
بله، با انتخاب فرایند و کنترل دقیق حرارت میتوان قطعات نازک را نیز جوشکاری کرد.
آیا بعد از جوشکاری، استیل همچنان خاصیت ضدزنگ خود را حفظ میکند؟
بله، در صورت اجرای صحیح فرایند و پاکسازی مناسب، مقاومت به خوردگی میتواند حفظ شود.
آیا میتوان دو گرید متفاوت استیل را به یکدیگر جوش داد؟
بله، اما انتخاب فلز پرکننده و روش اتصال باید بر اساس مشخصات هر دو گرید انجام شود.
چه عواملی باعث تاببرداشتن استیل هنگام جوشکاری میشوند؟
حرارت متمرکز، انبساط و انقباض موضعی و توالی نامناسب جوشکاری از عوامل اصلی هستند.
آیا اسیدشویی و پسیواسیون بعد از هر نوع جوشکاری ضروری است؟
خیر، ضرورت آن به گرید، شرایط سرویس و الزامات سطح پروژه بستگی دارد.
آیا جوشکاری استیل میتواند باعث کاهش مقاومت به خوردگی شود؟
بله، اکسیداسیون شدید یا چرخه حرارتی نامناسب میتواند مقاومت به خوردگی را کاهش دهد.
