محصولات مرتبط
تماس جهت خرید
۰۲۱-۲۲۳۶۱۰۵۳
۰۲۱-۲۲۳۶۱۰۵۳

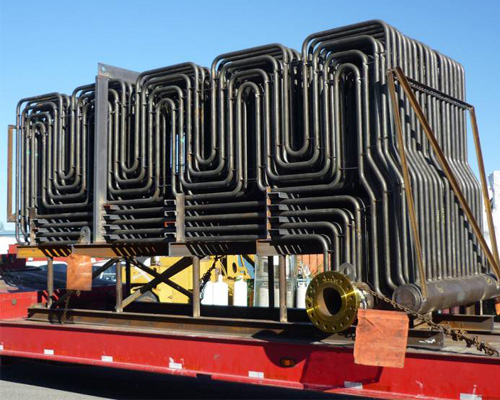

اینکولوی ۸۰۰ آلیاژی از نیکل -آهن – کروم است که به دلیل مقاومت عالی خود در برابر دماهای بالا، اکسیداسیون، کربوره شدن و خوردگی در محیطهای مختلف شناخته شده است. برای ساخت تجهیزاتی که نیازمند مقاومت به خوردگی ، مقاومت به حرارت، استحکام و پایداری در دماهای بالا (تا 816 درجه سانتی گراد) هستند، از سوپرآلیاژ اینکولوی 800 به طور گسترده استفاده میشود. این آلیاژ به طور گستردهای در کاربردهایی مانند مبدلهای حرارتی، تجهیزات کورهها و فرآیندهای پتروشیمی، به ویژه در مواردی که استحکام و پایداری در دمای بالا حیاتی است، کاربرد زیادی دارد. اینکولوی 800H و اینکولوی 800HT دارای محتوای کربن، آلومینیوم و تیتانیوم بیشتری هستند تا استحکام خزش را در دماهای بالاتر افزایش دهند.
دراینکولوی ۸۰۰ میزان کربن حداکثر ۰.۱۰٪ است و برای کاربردها تا دمای ۵۹۳ درجه سانتیگراد مناسب است و مقاومت خوبی در برابر اکسیداسیون و کربوره شدن دارد.
در اینکولوی ۸۰۰H میزان کربن ۰.۰۵ تا ۰.۱۰٪ است و استحکام خزش و گسیختگی بالاتر در مقایسه با اینکولوی ۸۰۰، به ویژه در دماهای بالای ۱۱۰۰ درجه دارد.
اینکولوی ۸۰۰HT دارای کربن ۰.۰۶ تا ۰.۱۰٪ است و میزان آلومینیوم و تیتانیوم محدود به ۰.۸۵ تا ۱.۲۰٪بوده و استحکام خزش و گسیختگی بالاتری از دو گرید دیگر دارد.
ترکيب شيميايی
| Iron Fe Balance |
Nickel Ni 30.00-35.00 |
Chromium Cr 19.00-23.00 |
Cobalt Co 2.00 |
Manganese Mn 1.50 |
Copper Cu 0.75 |
| Aluminium Al 0.15-0.60 |
Titanium Ti 0.15-0.60 |
Silicon Si 1.00 |
Carbon C 0.10 |
Sulfur S0.015 |
ویژگیهای کلیدی
استانداردها
| نامهای دیگر | ASTM | AMS | UNS | EN Chemical Designation | EN Numeric Designation (DIN) | AISI |
| Nicrimphy 800 Nicrofer 3220 Pyromet 800 |
B407, B564 B408, B409 B163, B514 B366, B515 |
5766 5871 |
N08800 | X10NiCrAlTi3220 | 1.4876 |
خواص مکانیکی
| سختی (HRB) | مدول الاستیک (GPa) | درصد تغییر طول در 50 میلیمتر (2 اینچ) | استحکام تسلیم (MPa) | استحکام کششی (MPa) |
| 78/2-94/7 | 196 | 44 | 250 | 595 |
خواص فیزیکی
| چگالی (3g/cm) | مقاومت الکتریکی (n.Ωm) | نقطه ذوب (ºC) | (J/Kg.°C) ظرفیت گرمایی ویژه |
| 7.95 | 989 | 1355-1385 | 455 |
مقاومت به خوردگی
| تیزاب سلطانی | هیدروژن سولفید )H2S( |
اسید فرمیک )HCOOH( |
اسید استیک )CH3COOH( |
کلر (–Cl) |
آب دریا (NaCl 3.5%) |
اسید نیتریک (HNO3) |
اسید فسفریک (H3PO4) |
اسید هیدروفلوئوریک (HF) |
اسید هیدروکلریک (HCl) |
اسید سولفوریک (H2SO4) |
|
| ضعیف | عالی | خوب | خوب | متوسط | قابل قبول | خوب | قابل قبول | نامناسب | قابل قبول | قابل قبول | |
خواص حرارتی و اکسیداسیون
| حداکثر دمای کاری ºC | ضریب هدایت حرارتی (W/m.K) | ضریب انبساط حرارتی (m.K/µm) | |
| پیوسته | ناپیوسته
950 |
6/11 | 4/16 |
