تفاوت استیل ۳۰۴ و ۳۱۶ چیست؟

در مهندسی مواد، انتخاب بین استنلس استیل ۳۰۴ و ۳۱۶، پیش از اینکه یک تصمیم مالی باشد، بخشی از فرآیند انتخاب مواد (material selection) محسوب می‌شود که مستقیماً بر قابلیت اطمینان، عمر سرویس و هزینه‌های چرخه عمر تجهیزات تأثیر می‌گذارد. طراحان و مهندسان مکانیک در مواجهه با محیط‌های کلریدی، دریایی و فرآیندهای شیمیایی خورنده ، غالباً میان گرید عمومی ۳۰۴ و گرید مولیبدن‌دار ۳۱۶ مردد می‌مانند. عدم تحلیل دقیق این انتخاب، یا به شکست زودهنگام قطعه می‌انجامد یا به هزینه‌های مازاد خرید. این مقاله بلاگیوم با نگاهی دقیق به ساختار متالورژیکی، تفاوت این دو گرید را بر اساس متغیرهای محیطی پروژه بررسی می‌کند.

تفاوت استیل 304 و 316

مبنای اصلی تمایز این دو گرید، حضور یا عدم حضور عنصر مولیبدن در ساختار درونی آن‌ها است که به طور مستقیم مقاومت در برابر خوردگی حفره‌ای (Pitting) را تغییر می‌دهد. جدول مقایسه فنی، به عنوان ابزاری کارآمد در مهندسی مواد، به شما کمک می‌کند مرزهای کاربردی این دو آلیاژ آستنیتی را در کمتر از چند ثانیه ارزیابی کنید؛ در جدول زیر، مقایسه رفتاری این دو آلیاژ بر اساس استانداردهای متالورژیکی آورده شده است:

جدول مشخصات فنی گریدهای AISI 304 و AISI 316:

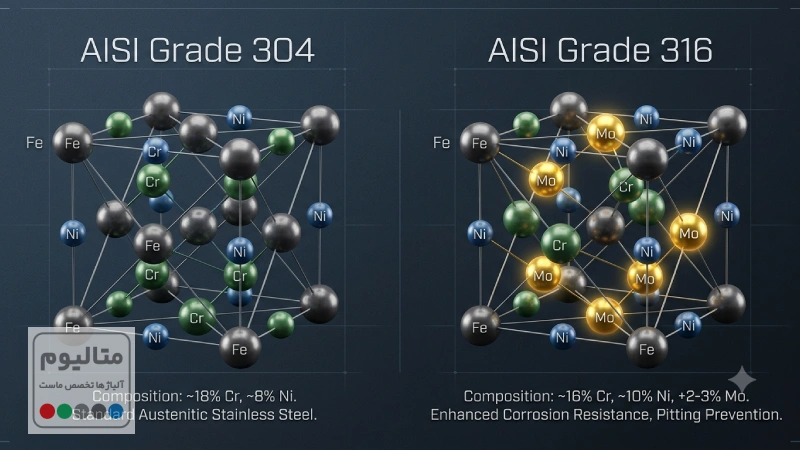

مقایسه‌ی متالورژیکی و ترکیبی استیل‌های ۳۰۴ و ۳۱۶

ریشه اصلی تمایز رفتاری این دو فولاد زنگ‌ نزن آستنیتی را باید در ساختار میکروسکوپی و نسبت عناصر آلیاژی آن‌ها در زمان ذوب‌ریزی جستجو کرد. اگرچه هر دو گرید در دمای محیط دارای فاز مکعبی وجوه پر (FCC) هستند که پایداری فاز آستنیت، شکل‌پذیری عالی و خاصیت غیرمغناطیسی (نگیر) را به آن‌ها می‌بخشد، اما تغییرات جزیی در درصد عناصر، مرزهای کاربردی آن‌ها را کاملاً متمایز می‌کند.

عوامل مهم در تفاوت‌های متالورژیکی این دو آلیاژ:

• نقش مهم مولیبدن (Mo): تفاوت متالورژیکی شاخص، حضور ۲ الی ۳ درصد مولیبدن در ساختار استیل ۳۱۶ است.مولیبدن با افزایش پایداری لایه پسیو غنی از اکسید کروم، مقاومت فولاد را در برابر خوردگی حفره‌ای و خوردگی شیاری در محیط‌های حاوی یون کلرید به‌طور محسوسی افزایش می‌دهد؛ عنصری که در آنالیز استیل ۳۰۴ وجود ندارد.
• تغییر غلظت نیکل (Ni): گرید ۳۱۶ برای حفظ پایداری فاز آستنیت در حضور مولیبدن (که یک عنصر پایدارکننده فریت است)، نیاز به مقدار نیکل بیشتری دارد. به همین دلیل، کف غلظت نیکل در گرید ۳۱۶ از ۸ درصد (در استیل ۳۰۴) به ۱۰ تا ۱۴ درصد افزایش یافته است که این امر چقرمگی آلیاژ در دماهای پایین را نیز بهبود می‌بخشد.
• پدیده حساس‌شدگی (Sensitization): در هر دو گرید، در صورت قرارگیری طولانی‌مدت در بازه دمایی ۴۲۵ الی ۸۶۰ درجه سانتی‌گراد، ریسک رسوب کاربیدهای کروم (Cr23C6) در مرز دانه‌ها وجود دارد که منجر به فقر کروم و بروز خوردگی مرزدانه‌ای می‌شود. در پروژه‌های جوشکاری مقاطع سنگین، استفاده از گریدهای کم‌کربن (304L و 316L) یا انجام عملیات محلولی (Solution Annealing) برای کنترل این پدیده متالورژیکی الزامی است.

برای مقایسه دقیق‌تر، سقف و کف مجاز عناصر آلیاژی طبق استاندارد مرجع ASTM A240 در جدول زیر تنظیم شده است:

انطباق دقیق این درصدها در مقاطع تامین‌شده تنها از طریق تطبیق تاییدیه ذوب کارخانه با مستندات سرتیفیکیت معتبر (MTC) قابل احراز است.

مقایسه‌ی رفتار خوردگی آلیاژهای ۳۰۴ و ۳۱۶ در محیط‌های کلریدی و اسیدی

رفتار خوردگی این دو آلیاژ در مواجهه با محیط‌های شیمیایی غلیظ و اتمسفرهای تهاجمی، مرز اصلی تفکیک کاربرد آن‌ها در طراحی پایپینگ و مخازن فرآورده‌های صنعتی است. شکست لایه اکسید سطحی پایدار (Passivation Layer) تحت هجوم آنیون‌های فعال، مکانیزم‌های متفاوتی را در ساختار متالورژیکی هر گرید فعال می‌کند.

تحلیل رفتار تجربی این دو متریال در محیط‌های خورنده شاخص به شرح زیر است:

• محیط‌های حاوی یون کلرید (آب دریا و اتمسفر ساحلی): ییون‌های کلرید با جذب روی نواحی ضعیف لایه پسیو و تسریع شکست موضعی آن، سبب بروز خوردگی حفره‌ای (Pitting) و شیاری (Crevice) می‌شوند. حضور مولیبدن در گرید 316، پایداری لایه سطحی را در برابر پدیده شکاف لایه پسیو افزایش می‌دهد. از این رو، در محیط‌هایی با غلظت قابل توجه یون کلرید، به‌ویژه در دماهای بالا یا شرایط راکد، استفاده از مقاطع استیل ۳۰۴ احتمال خوردگی حفره‌ای، شیاری و در صورت وجود تنش کششی، ‌خوردگی تنشی ناشی از کلرید (Chloride SCC) را بالا می‌برد.
• محیط‌های اسیدی غیراکسیدکننده (اسید سولفوریک و کلریدریک): استیل 304 در برابر اسیدهای کاهنده مانند اسید سولفوریک بسته به غلظت، دما و شرایط هوادهی، ممکن است از ناحیه پسیو خارج شده و وارد ناحیه فعال گردد و در ادامه، نرخ خوردگی به‌طور محسوسی افزایش پیدا می‌کند. در مقابل، استیل 316 نسبت به 304 مقاومت بهتری در برابر محلول‌های رقیق اسید سولفوریک و برخی اسیدهای آلی دارد؛ با این حال، در غلظت‌های بالا یا دماهای زیاد، هر دو گرید دچار خوردگی شدید شده و استفاده از آلیاژهای مقاوم‌تر ضروری است. در واقع در غلظت‌های بالا و دماهای فوق‌جوش، هر دو گرید آستنیتی کاملاً آسیب‌پذیر هستند؛ در این شرایط تهاجمی، نیاز به سوپرآلیاژهای پایه نیکل نظیر هستلوی C-276 (UNS N10276) یا آلیاژ 20 (UNS N08020) جهت مهار اسید سولفوریک، و یا استفاده از تیتانیوم گرید 2 (خالص تجاری) و تیتانیوم گرید 5 (Ti-6Al-4V) جهت پایداری در اتمسفرهای شدیداً کلریدیک و اسیدی خواهد بود.
• اسیدهای اکسیدکننده (اسید نیتریک): در اسید نیتریک غلیظ، رفتار این دو آلیاژ معکوس می‌شود. در برخی غلظت‌ها و دماهای اسید نیتریک، استیل 304 عملکرد بسیار مناسبی دارد و حتی ممکن است نسبت به 316 گزینه مطلوب‌تری باشد؛ با این حال، انتخاب نهایی باید بر اساس غلظت اسید، دمای فرآیند و اطلاعات نمودارهای مقاومت خوردگی انجام شود؛ مشروط بر اینکه پدیده حساس‌شدن مرزدانه‌ای در فرآیند جوشکاری کنترل شده باشد.

جدول زیر راهنمای تجربی مقایسه عملکرد این دو گرید در شرایط مرزی مختلف است:

تعیین دقیق نرخ خوردگی (mpy) در شرایط مرزی فرآیند، مستلزم انطباق آنالیز شیمیایی دقیق با کدهای مندرج در سرتیفیکیت (MTC) بار است تا از انحرافات متالورژیکی در ساخت قطعات جلوگیری شود.

تفاوت استیل 304 و 316 از دیدگاه خواص مکانیکی و تحمل حرارتی

اگرچه تمرکز اولیه در تفکیک این دو گرید آستنیتی غالباً بر روی فاکتور مقاومت به خوردگی معطوف است، اما رفتار مکانیکی و ترومودینامیکی آن‌ها در شرایط بارگذاری سازه‌ای و دماهای عملیاتی بالا، تعیین‌کننده اصلی ضخامت دیواره در طراحی لوله‌ها و ورق‌های تحت فشار است. ساختار مکعبی وجوه پر (FCC) در هر دو آلیاژ، چقرمگی شکست بسیار بالایی را حتی در دماهای زیر صفر (Cryogenic) فراهم می‌کند، اما حضور مولیبدن تغییرات ملموسی در گشتاورهای مکانیکی ایجاد می‌کند.

بررسی پارامترهای مکانیکی و حرارتی:

• استحکام تسلیم و کششی در دمای محیط: حضور مولیبدن در استیل 316 باعث بهبود برخی خواص مکانیکی در شرایط خاص و افزایش مقاومت به خوردگی می‌شود؛ با این حال، طبق استاندارد ASTM A240، حداقل استحکام تسلیم و استحکام کششی اسمی گریدهای 304 و 316 یکسان بوده و تفاوت‌های مشاهده‌شده بیشتر به شرایط تولید، عملیات حرارتی، فرآیند ساخت و میزان کار سرد وابسته است.
• رفتار خزش و تحمل حرارتی (Creep Resistance): در کاربردهای حرارتی بالای 500 درجه سانتی‌گراد، پدیده خزش (تغییر شکل پلاستیک وابسته به زمان) به چالش اصلی تبدیل می‌شود. استیل 316 در بسیاری از کاربردهای دمای بالا، به دلیل حضور مولیبدن و ترکیب آلیاژی اصلاح‌شده، مقاومت خزشی و پایداری مکانیکی اندکی بهتر از استیل 304 دارد؛ با این حال، اختلاف عملکرد این دو گرید در اغلب کاربردهای صنعتی چشمگیر نیست و انتخاب نهایی باید بر اساس شرایط کاری انجام شود. حداکثر دمای کاری این دو گرید به نوع سرویس (پیوسته یا متناوب)، محیط عملیاتی و مدت زمان قرارگیری در دما بستگی دارد. به‌طور کلی، هر دو آلیاژ تا حدود 870 تا 925 درجه سانتی‌گراد در برابر اکسیداسیون مقاومت مناسبی از خود نشان می‌دهند.
• مکانیزم کارسختی (Work Hardening): هر دو گرید در اثر فرآیندهای کار سرد به سرعت سرعت دچار کرنش‌سختی (work hardening) می‌شوند‌. با این حال، استیل 316 به دلیل چقرمگی بالاتر و نرخ کرنش‌سختی شدیدتر، مقاومت بیشتری در برابر برش نشان می‌دهد. این ویژگی متالورژیکی سبب می‌شود که ماشین‌کاری مقاطع میلگرد 316 چالش‌برانگیزتر باشد؛ به طوری که برای نفوذ در عمق قطعه و جلوگیری از قفل شدن ابزار، به توان براده‌برداری بالاتر، نرخ تغذیه (Feed Rate) کمتر و ابزارهای برش صلب‌تر (با گرید کاربیدی مناسب) نیاز است. تنظیم نادرست این پارامترها، منجر به شکل‌گیری یک لایه سطحی فوق‌العاده سخت و ناخواسته روی قطعه می‌شود که فرآیند تراش‌کاری را عملاً متوقف می‌کند.

برای مقایسه دقیق خواص مکانیکی و حرارتی این دو آلیاژ بر اساس استانداردهای مرجع ASTM A240 (برای ورق) و ASTM A276 (برای میلگرد)، مقادیر اسمی زیر قابل استناد است:

در پروژه‌های حساس هیدروستاتیک و مخازن تحت فشار، اتکا به این مقادیر اسمی کافی نیست و تطبیق دقیق تنش تسلیم واقعی مندرج در تاییدیه ذوب (MTC) با کدهای استاندارد ASME Sec VIII جهت تایید نهایی ضخامت ورق و لوله الزامی است.

کاربردهای صنعتی متمایز استیل 304 و 316

تحلیل مشخصات مکانیکی، متالورژیکی و مقاومت به خوردگی این دو آلیاژ، مرزهای کاربردی آن‌ها را در صنایع مختلف به‌خوبی مشخص می‌کند. در حالی که گرید 304 به عنوان یک گزینه همه‌منظوره و بهینه برای محیط‌های با خورندگی عمومی شناخته می‌شود، گرید 316 به عنوان متریال خط مقدم در مواجهه با شرایط فوق‌تهاجمی کلریدی و اسیدی در اولویت طراحی قرار می‌گیرد.

تفکیک کاربردی این دو گرید در بخش‌های مختلف مهندسی سازه و پایپینگ به شرح زیر است:

• صنایع دریایی و آفشور (Offshore): در سازه‌های ساحلی و سکوهای نفتی، به دلیل اشباع محیط از یون‌های کلرید و اتمسفر نمکی، استفاده از مقاطع استیل 304 به دلیل ریسک بالای حفره‌زایی به سرعت مردود می‌شود. در این بخش، لوله‌ها، اتصالات و ورق‌های استیل 316 متریال پایه‌ای تجهیزات هیدرولیکی و مبدل‌های حرارتی به شمار می‌روند.
• صنایع دارویی و فرآوری شیمیایی: در خطوط تولید داروسازی که استریل‌سازی پیوسته با مواد پاک‌کننده کلردار انجام می‌شود و همچنین در راکتورهای شیمیایی حاوی اسیدهای ارگانیک، گرید 316 به دلیل ممانعت از آلودگی یونی محصول و پایداری در برابر ترک‌خوردگی تنشی (SCC)، انتخاب اول مهندسان فرآیند است.
• صنایع غذایی و مالت‌سازی: برای مخازن نگهداری، خطوط انتقال شیر و فرآورده‌های لبنی، استیل 304 مقاومت خوردگی کاملاً بهینه و مقرون‌به‌صرفه‌ای را ارائه می‌دهد. با این حال، در بخش‌هایی از خطوط که با اسیدهای غلیظ غذایی (مانند اسید سیتریک یا لایه نمکی ترشیجات) در دمای بالا درگیر هستند، سیستم به سمت گرید 316 ارتقا می‌یابد.
• تجهیزات پزشکی و ایمپلنت‌ها: در محیط‌های بیولوژیکی داخل بدن، گرید 316L (کم‌کربن) به دلیل نرخ کنترل شده آزادسازی یون‌های فلزی، زیست‌سازگاری بالایی نشان می‌دهد؛ با این حال، انتخاب نهایی این آلیاژ برای تجهیزات درمانی مستلزم انطباق دقیق با استانداردهای مرجع نظیر ASTM F138 است.

لیست زیر دسته‌بندی کاربردی را برای هر دو گرید بر اساس الزامات فنی نشان می‌دهد:

• محیط‌های هدف برای انتخاب استنلس استیل 304:
  • مخازن ذخیره‌سازی صنایع لبنی و فرآوری نوشیدنی‌ها
  • سازه و بدنه تجهیزات غبارگیر و فیلتراسیون هوا در محیط‌های غیرساحلی
  • لوازم معماری، اکسسوری‌های صنعتی و لوله‌های انتقال آب شهری
  • اتصالات و پیچ و مهره‌های تحت بارگذاری عمومی در اتمسفر معمولی
• محیط‌های هدف برای انتخاب استنلس استیل 316:
  • سیستم‌های پایپینگ و مبدل‌های حرارتی پالایشگاه‌ها و صنایع پتروشیمی
  • تجهیزات تصفیه آب فاضلاب صنعتی و سیستم‌های نمک‌زدایی (Desalination)
  • مخازن و لوله‌های حمل اسید سولفوریک کم‌غلظت و اسید فسفریک
  • قطعات تحت تنش در شناورها و تجهیزات غوطه‌ور در آب دریا مانند شفت پمپ‌ها

تشخیص مرز دقیق کاربرد این دو آلیاژ، نیازمند دسترسی به اطلاعات بالادستی پروژه نظیر غلظت دقیق مواد تهاجمی، حداکثر دمای کاری و دبی جریان (حجم سیال عبوری در واحد زمان) است تا از تحمیل هزینه‌های مازاد خرید متریال یا شکست ناگهانی قطعات جلوگیری به عمل آید.

راهنمای تشخیص سریع استیل 304 از 316

تمایز ظاهری بین گریدهای آستنیتی وجود ندارد و هر دو آلیاژ پس از فرآیندهای نورد یا پولیش، ظاهر، رنگ و جلای کاملاً مشابهی دارند. با این حال، به دلیل اختلاف قیمت خرید و تفاوت بارز در عملکرد خوردگی، احراز اصالت متریال پیش از فرآیند ساخت مقاطع برای ناظران فنی و واحد کنترل کیفیت (QC) حیاتی است.

روش‌های استاندارد کارگاهی و آزمایشگاهی برای تفکیک این دو گرید به شرح زیر است:

• تست قطره شیمیایی (تست مولیبدن): سریع‌ترین و رایج‌ترین روش کارگاهی برای جداسازی این دو آلیاژ، استفاده از محلول‌های معرف اسیدی حاوی مواد شیمیایی خاص (Moly Drop Test) است. با چکاندن یک قطره از این محلول روی سطح پاک‌سازی شده آلیاژ و اعمال جریان الکتریکی ضعیف (یا گذر زمان مشخص)، در صورت وجود مولیبدن (استیل 316)، رنگ محلول به زرد، قهوه‌ای یا صورتی تغییر می‌کند؛ در حالی که سطح استیل 304 بدون تغییر رنگ باقی می‌ماند.
• آنالیز به روش XRF (دستگاه پرتابل کوانتومتر): روشی غیرمخرب (NDT) در خطوط انبارداری و کارگاهی، استفاده از طیف‌سنجی فلورسانس اشعه ایکس (X-Ray Fluorescence) است. این دستگاه در کمتر از چند ثانیه، درصد دقیق عناصر کروم، نیکل و مولیبدن را روی صفحه نمایشگر نشان می‌دهد و تایید نهایی را برای مهندس فنی صادر می‌کند.
• • طیف سنجی انتشار نوری (Optical Emission Spectroscopy – OES): در پروژه‌های با حساسیت بالا، نمونه‌ای از مقاطع به آزمایشگاه ارسال می‌شود تا به روش OES آنالیز دقیق ذوب انجام گیرد. . این روش با ایجاد یک اثر بسیار کوچک روی سطح قطعه، ترکیب شیمیایی کامل آلیاژ از جمله عناصر سبک مانند کربن، گوگرد و فسفر را نیز با دقت بالا تعیین می‌کند و معتبرترین روش برای تأیید گریدهای L محسوب می‌شود.
• محدودیت تست آهنربا: یک خطای رایج کارگاهی، تلاش برای تفکیک این دو گرید با آهنربا است. هر دو آلیاژ در حالت آنیل کامل به دلیل ساختار آستنیتی، غیرمغناطیسی (نگیر) هستند؛ اما مقاطع ورق یا لوله هر دو گرید ممکن است در اثر عملیات شکل‌دهی سرد، فرآیند کشش یا جوشکاری، دستخوش دگرگونی فازی به مارتنزیتِ ناشی از تغییر شکل شده و خاصیت مغناطیسی جزیی (بگیر شدن) پیدا کنند. بنابراین، تست آهنربا به هیچ عنوان روشی علمی برای تفکیک 304 از 316 نیست.

جدول زیر معیارهای ارزیابی و قابلیت اطمینان هر یک از روش‌های تشخیصی را خلاصه می‌کند:

در زنجیره تامین مدرن، روشی مطمئن برای راستی‌آزمایی این دو گرید، انطباق شماره ذوب (Heat Number) حک‌شده روی میلگرد، ورق یا لوله با گواهی فنی کارخانه سازنده (MTC) است که اصالت کالا را پیش از هرگونه عملیات ماشین‌کاری یا جوشکاری تضمین می‌کند.

جمع‌بندی

وجه افتراق این دو آلیاژ، در پاسخ ساختار متالورژیکی آن‌ها به متغیرهای تهاجمی پروژه نهفته است؛ جایی که استنلس استیل 304 پاسخگوی نیازهای عمومی است، اما برای مهار خوردگی حفره‌ای در محیط‌های کلریدی و اسیدی، ارتقای طراحی به استیل 316 (مولیبدن‌دار) الزامی است. انتخاب نادرست در این گام مهندسی، یا هزینه‌های مازاد به همراه دارد و یا منجر به شکستن قطعات می‌شود.

کارشناسان فنی متالیوم آماده‌ی ارائه‌ی مشاوره و مدارک اصالت (MTC) برای اطمینان خاطر شماست. لطفاً برای استعلام قیمت و پیش‌فاکتور، با ما در ارتباط باشید.

سوالات متداول (FAQ)

۱. آیا استیل ۳۰۴ و ۳۱۶ قابلیت جوشکاری دارند و به عملیات حرارتی نیاز است؟ بله؛ هر دو گرید قابلیت جوشکاری خوبی دارند. اما در مقاطع ضخیم باید از گریدهای کم‌کربن (L) استفاده شود. عملیات حرارتی پس از جوشکاری تنها در شرایط خاص و بر اساس الزامات کاربرد موردنظر و استاندارد انجام می‌شود.

۲. چرا قیمت مقاطع استیل ۳۱۶ در بازار از گرید ۳۰۴ بیشتر است؟ به دلیل وجود عنصر گران‌قیمت مولیبدن و درصد بالاتر نیکل در ۳۱۶.

۳. آیا می‌توان از استیل ۳۰۴ در تجهیزات و ابزارهای پزشکی استفاده کرد؟ استیل 304 در تجهیزات پزشکی عمومی، ابزارهای جراحی و تجهیزات بیمارستانی کاربرد دارد؛ اما برای ایمپلنت‌ها، معمولاً از استیل 316Lمطابق ASTM F138 یا آلیاژهای تیتانیوم و سایر آلیاژهای زیست‌سازگار استفاده می‌شود.

۴. چطور متوجه شویم بار تحویلی واقعاً گرید ۳۱۶ است؟ با تطبیق سرتیفیکیت (MTC)، تست قطره مولیبدن یا آنالیز با دستگاه XRF.
