جوشکاری تیتانیوم و آلیاژهای آن، یکی از پیچیدهترین و حساسترین فرآیندهای اتصالدهی در متالورژی مدرن است. تیتانیوم به دلیل داشتن خواص مکانیکی بینظیر، پایداری حرارتی و نسبت استحکام به وزن بالا، عنصری حیاتی در صنایع هوافضا، تجهیزات پزشکی و راکتورهای شیمیایی به شمار میرود؛ اما همین فلز استراتژیک در دمای بالاتر از ۴۰۰ درجه سانتیگراد، تمایل شدیدی به جذب گازهای اتمسفری نظیر اکسیژن، نیتروژن و هیدروژن دارد. ورود ناچیز این عناصر به حوضچه مذاب، موجب تردی شدید گرده جوش و ایجاد ترکهای میکروسکوپی میشود که شکست ناگهانی قطعه را در محیطهای عملیاتی به همراه دارد. برای مهندسان متالورژی و ناظران کیفی، پایش دقیق فاکتورهای متالورژیکی جوش و انتخاب روش مناسب، تضمینکننده سلامت اتصالات است. در این مقاله از متالیوم، اصول، چالشها، تجهیزات و استانداردهای حاکم بر روشهای جوشکاری تیتانیوم را بررسی میکنیم.
اصول و متالورژی جوشکاری تیتانیوم
درک متالورژی جوشکاری تیتانیوم، کلید اصلی دستیابی به یک اتصال بدون عیب است. تیتانیوم خالص در دمای اتاق دارای ساختار کریستالی هگزاگونال فشرده (HCP) یا همان فاز آلفا (alpha) است و در دمای بالاتر از ۸۸۲ درجه سانتیگراد به ساختار مکعبی مرکزپر (BCC) یا فاز بتا (beta) تغییر مییابد. فرآیند ذوب و انجماد در جوشکاری، این تعادل فازی را دستخوش تغییر میکند.
بزرگترین چالش متالورژیکی، واکنشپذیری شدید یا تمایل این فلز به جذب عناصر بیننشینی (Interstitial Elements) در دمای بالا است. اکسیژن و نیتروژن موجود در هوا به سرعت در تیتانیوم مذاب حل شده و با ایجاد ترکیبهای سخت و شکننده، چقرمگی ضربه را به شدت کاهش میدهند. همچنین هیدروژنِ جذبشده از رطوبت محیط، عامل اصلی پدیده شکنندگی هیدروژنی و ایجاد ترکهای زیر خط جوش (Underbead Cracking) است. بنابراین، متالورژی جوشکاری تیتانیوم حکم میکند که حوضچه مذاب، منطقه تحت تأثیر حرارت (HAZ) و حتی پشت گرده جوش تا زمان خنک شدن به زیر دمای ۴۰۰ درجه سانتیگراد، به طور کامل از اتمسفر هوا ایزوله بمانند.
چالشها و روشهای جوشکاری تیتانیوم در صنعت
انتخاب فرآیند اتصالدهی در صنایع پیشرفته، به ضخامت مقطع (ورق، لوله یا میلگرد) و حساسیت کاربرد قطعه دارد (به طور مستقیم به …. بستگی دارد، یا مستقیماً به ….بستگی دارد). اصلیترین روشهای صنعتی عبارتند از:
جوشکاری آرگون تیتانیوم (روش TIG)
فرآیند جوشکاری قوس تنگستن تحت پوشش گاز محافظ (GTAW یا TIG) که در صنعت به جوشکاری آرگون تیتانیوم معروف است، متداولترین و در دسترسترین روش برای اتصال این آلیاژ است. در این تکنیک، قوس الکتریکی بین الکترود تنگستن غیرمصرفی و قطعه کار ایجاد میشود. برای دستیابی به کیفیت مطلوب، استفاده از فلز پرکننده (Filler Metal) همگرید با فلز پایه (مثلاً سیمجوش گرید ۵ برای اتصال ورقهای تیتانیوم گرید ۵) با سطح کاملاً تمیز و بدون آلودگی الزامی است. این روش برای ضخامتهای کم تا متوسط (مانند لولهها و اتصالات مبدلهای حرارتی) بهترین کارایی را دارد.
جوشکاری آلیاژهای تیتانیوم با روشهای پیشرفته (پلاسما و پرتو الکترونی)
در قطعاتحساستر یا ضخامتهای بالا،، از فرآیندهایی با تمرکز انرژی بالاتر استفاده میشود:

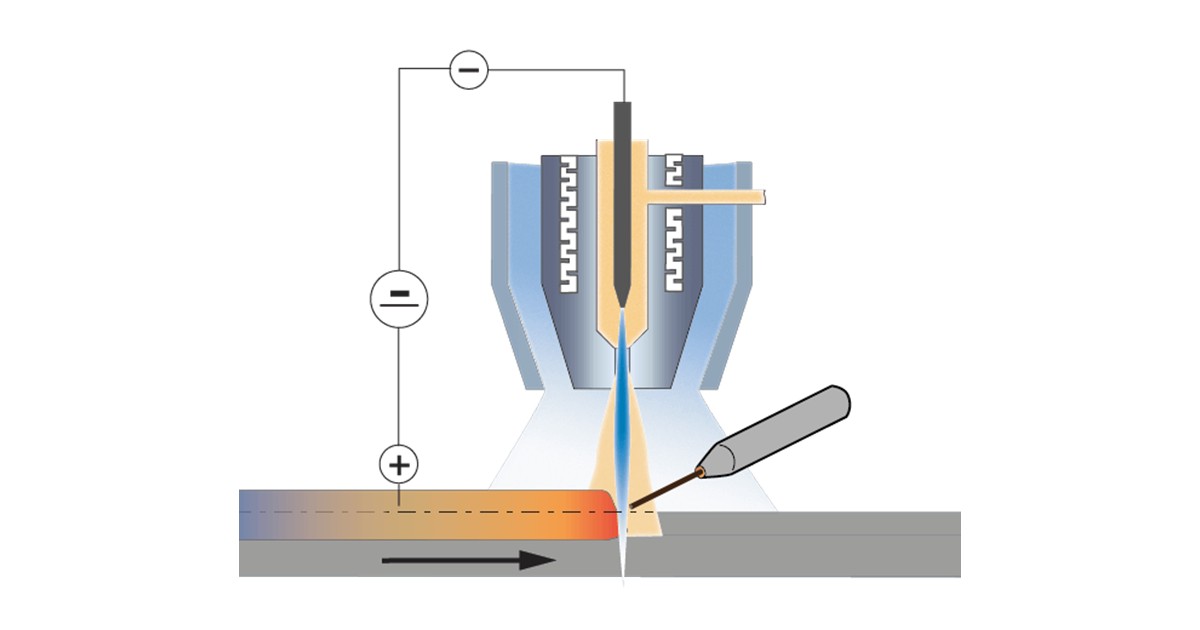

- جوشکاری قوس پلاسما (PAW): این روش با ایجاد یک قوس منقبضشده و بسیار متمرکز، چگالی انرژی بالاتری نسبت به TIG ارائه میدهد. پلاسما امکان جوشکاری با تکنیک «سوراخ کلید» (Keyhole) را فراهم میکند که در آن میتوان ورقهای تیتانیومی ضخیم را در یک پاس و بدون نیاز به آمادهسازی لبه (پخزنی) با کمترین تغییر شکل حرارتی جوش داد.

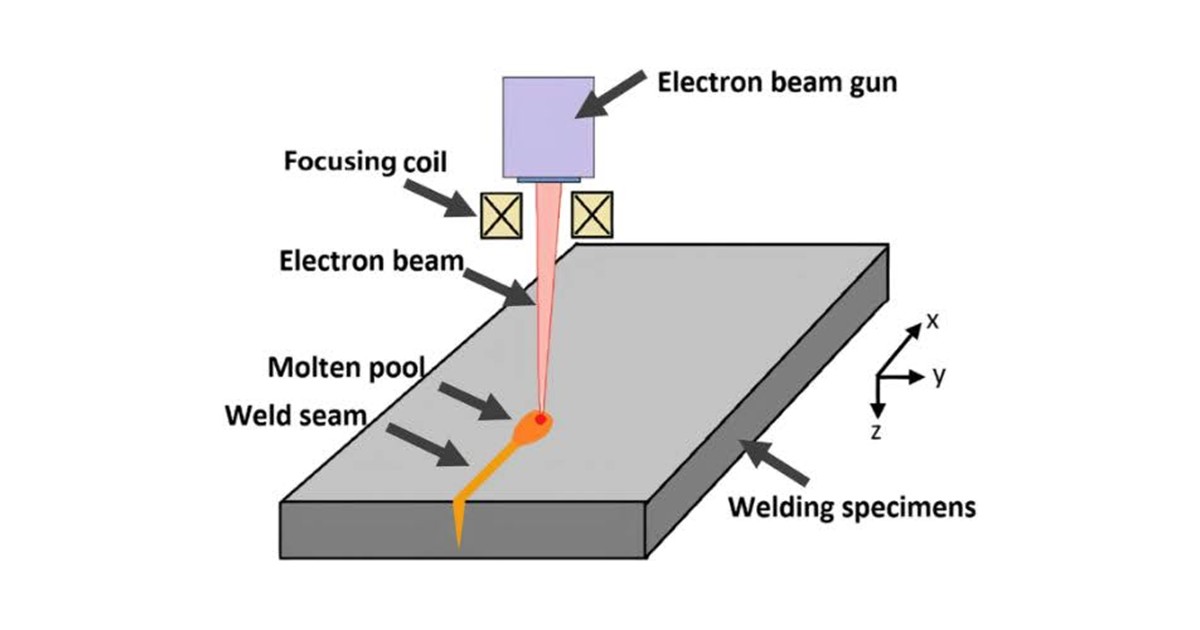

- جوشکاری با پرتو الکترونی (EBW): این فرآیند بسیار دقیق، درون یک اتاقک خلاء انجام میشود. از آنجا که هیچ هوایی در محیط وجود ندارد، ریسک آلودگی اتمسفری عملا به صفر میرسد. پرتو الکترونی جوشهایی با پهنای بسیار باریک، عمق نفوذ بالا و منطقه HAZ فوقالعاده کوچک ایجاد میکند که برای قطعات استراتژیک موتور جت و صنایع هوافضا الزامی است.
نحوه جوشکاری تیتانیوم و مراحل اجرای آن
اجرای یک جوش بدون نقص روی تیتانیوم، نیازمند رعایت یک پروتکل سختگیرانه در 3 مرحله اصلی است:
- آمادهسازی و چربیزدایی (Pre-Weld Cleaning): تیتانیوم نسبت به آلودگیهای هیدروکربنی (مانند روغن ماشینکاری، گریس و حتی اثر انگشت) به شدت حساس است. قبل از شروع قوس، لبههای اتصال باید با حلالهای صنعتی مانند استون کاملاً پاکسازی شوند. سپس برای حذف لایه اکسیدی ضخیم احتمالی، برسکاری با فرچه سیماسکوپی از جنس استنلس استیل (که فقط اختصاص به تیتانیوم دارد و برای فلز دیگری استفاده نشده) الزامی است.
- تنظیمات الکتریکی: در روش TIG، از جریان مستقیم با قطبیت منفی الکترود (DCEN) استفاده میشود تا نفوذ مناسبی در قطعه ایجاد شود. نوک الکترود تنگستن (ترجیحاً تنگستن توریومدار یا لانتاندار) باید به صورت دقیق و تیز سنگ زده شود تا قوس پایداری شکل بگیرد.
- کنترل حرارت ورودی (Heat Input): سرعت جوشکاری باید یکنواخت و حرارت ورودی در کمترین حد ممکن نگه داشته شود تا از رشد بیش از حد دانهها در ناحیه HAZ جلوگیری به عمل آید.
گاز محافظ و تجهیزات مورد نیاز برای جوشکاری تیتانیوم
در جوشکاری ارگون تیتانیوم، سیستم گاز محافظ فراتر از یک تورچ معمولی است. گاز مصرفی باید آرگون خالص با درجه خلوص آزمایشگاهی (حداقل ۹۹.۹۹۹ درصد) و رطوبت نزدیک به صفر باشد. سیستم حفاظت گازی شامل سه بخش حیاتی است:
- حفاظت اولیه (Primary Shielding): گازی که از طریق تورچ و با استفاده از یک لنز گاز (Gas Lens) بزرگ برای ایجاد یک جریان کاملاً لامینار (خطی و بدون تلاطم) روی حوضچه مذاب پخش میشود.
- حفاظت ثانویه (Trailing Shield): یک تجهیز سفارشی که به پشت تورچ متصل میشود و جریان آرگون را روی گرده جوش داغِ پشتسر تورچ حفظ میکند تا زمانی که دمای آن به زیر ۴۰۰ درجه سانتیگراد برسد.
- حفاظت پشتی (Back Purging): لولهکشی و تزریق گاز آرگون به پشت ریشه جوش (داخل لوله یا زیر ورق) برای جلوگیری از اکسیداسیون پشت کار که در متالورژی جوش به آن sugaring یا «شکرک زدن» میگویند.
استاندارد جوشکاری تیتانیوم و نکات ایمنی کارگاه
برای تایید صلاحیت فرآیند (PQR) و جوشکاران (WPS)، مراجع بینالمللی استانداردهای دقیقی را تدوین کردهاند. مهمترین مستند این حوزه، استاندارد AWS D1.9 (کد جوشکاری سازهای تیتانیوم از انجمن جوشکاری آمریکا) و همچنین استاندارد ASME Section IX برای مخازن تحت فشار است.
کنترل کیفی چشمی براساس رنگ گرده جوش

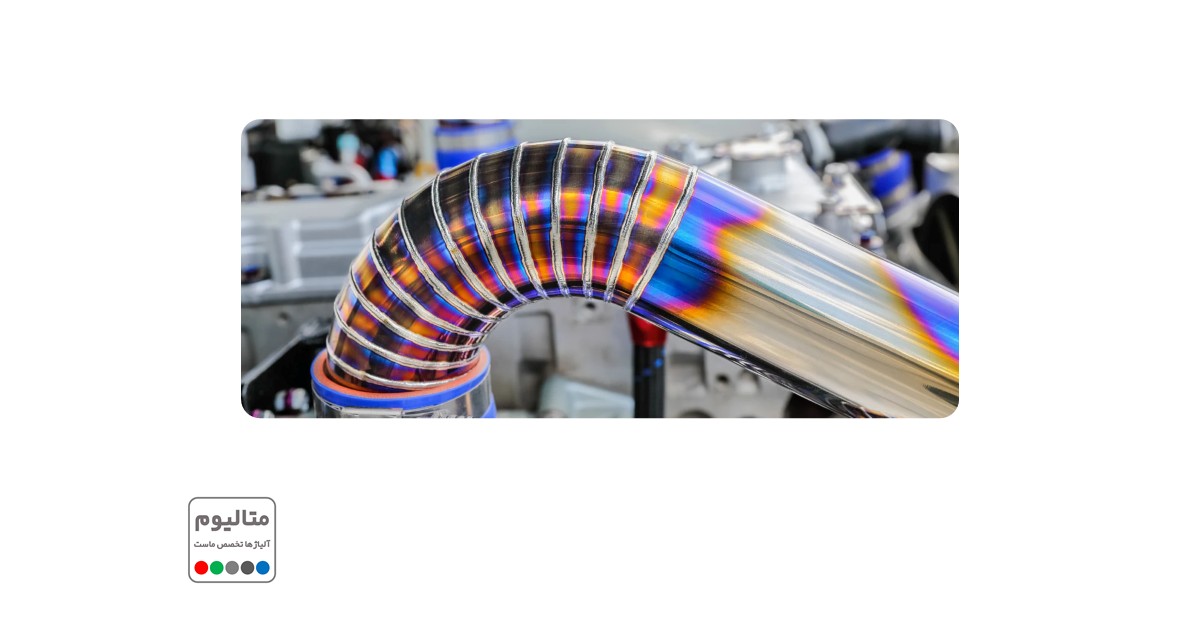

یکی از جذابترین و در عین حال فنیترین روشهای بازرسی چشمی (VT) در جوشکاری آلیاژهای تیتانیوم، تحلیل رنگ سطحی گرده جوش پس از اتمام کار است که میزان نفوذ اکسیژن را نشان میدهد:
- نقرهای یا طلایی روشن: جوش کاملاً سالم، پوشش گاز کامل و اصالت متالورژیکی حفظ شده است.
- آبی یا بنفش: اکسیداسیون سطحی جزئی؛ معمولاً در صنایع غیرحساس با اسیدشویی برطرف میشود اما در صنایع هوایی ریسک محسوب میشود.
- خاکستری، سبز یا سفید پودری: گاز محافظ به شدت ضعیف بوده، جوش به طور کامل ترد شده و ساختار باید تراشیده و مجدداً جوشکاری شود.
نکات ایمنی کارگاه
پودر و تراشههای تیتانیوم حاصل از فرآیند آمادهسازی به شدت آتشزا (پیروفوریک) هستند. کارگاه جوشکاری تیتانیوم باید از خطوط جوشکاری فولاد کربنی مجزا باشد و سیستم تهویه قوی برای جمعآوری ذرات تعبیه شود. کپسولهای اطفای حریق کلاس D (مخصوص فلزات خطرزا) باید در دسترس باشند؛ چرا که آب یا دیاکسید کربن آتش تیتانیوم را تشدید میکنند.
جمعبندی
جوشکاری تیتانیوم فرآیندی نیست که بتوان در آن به روشهای سنتی و تجربی اتکا کرد؛ بلکه یک مهندسی دقیق و سیستماتیک است. حساسیت بالای این فلز به گازهای اتمسفری در دمای بالا، لزوم استفاده از تجهیزات حفاظتی پیشرفته مانند حفاظت ثانویه (Trailing Shield) و گاز آرگون با خلوص آزمایشگاهی را دوچندان میکند. پایش رنگ گرده جوش به عنوان اولین خط ارزیابی کیفی و تکیه بر استانداردهایی نظیر AWS D1.9، یکی دیگر از فاکتورهای بررسی سلامت اتصالات در سازههای تحت فشار و محیطهای به شدت خورنده است. موفقیت در این فرآیند، مستلزم همگامی دانش متالورژی با مهارت اپراتور است.
مجموعه متالیوم به عنوان مرجع تخصصی تأمین آلیاژهای پیشرفته، علاوه بر عرضه مقاطع استاندارد تیتانیوم (میلگرد، ورق و لوله) با سرتیفیکیت معتبر، آمادگی دارد تا ملزومات و فیلرمتالهای تخصصی مورد نیاز برای پروژههای جوشکاری شما را با فاکتور رسمی تأمین کند. جهت دریافت مشاوره فنی و استعلام قیمت روز، با کارشناسان متالیوم تماس بگیرید.
سوالات متداول
در پایان به بررسی سوالات متداول و رایج شما میپردازیم.
آیا میتوان تیتانیوم را مستقیماً به استنلس استیل یا فولاد جوش داد؟
خیر؛ جوشکاری ذوبی مستقیم تیتانیوم به فولاد یا استیل ممنوع است؛ زیرا باعث تشکیل ترکیبات بینفلزی بسیار ترد و شکننده (مانند FeTi) در حوضچه مذاب میشود که جوش را بلافاصله دچار ترکخوردگی میکند. برای اتصال این دو فلز باید از روشهای حالت جامد مانند جوشکاری انفجاری یا المانهای واسط (Transition Joints) از جنس وانادیوم یا نیوبیوم استفاده کرد.
دلیل اصلی استفاده از لنز گاز (Gas Lens) در تورچ جوشکاری تیتانیوم چیست؟
لنز گاز جریان آشفته و گردابی گاز آرگون را به یک جریان کاملاً خطی، یکنواخت و استوانهای (لامینار) تبدیل میکند. این امر باعث میشود اتمسفر هوا به درون حوضچه مذاب مکیده نشود و چتر حفاظتی وسیعتر و پایدارتری روی فلز داغ ایجاد گردد.
آیا پس از اتمام جوشکاری تیتانیوم، انجام عملیات حرارتی تنشزدایی (PWHT) الزامی است؟
در برخی کاربردهای خاص و بر اساس الزامات طراحی یا کدهای ساخت، ممکن است انجام عملیات حرارتی پس از جوشکاری (PWHT) مورد توصیه یا الزامی باشد؛ اما برخلاف بسیاری از فولادها، برای اغلب گریدهای تیتانیوم الزام عمومی محسوب نمیشود.
