یکی از دغدغههای همیشگی مدیران R&D و طراحان صنعتی، تطابق دیتاشیتهای فنی با رفتار واقعی متریال هنگام ماشینکاری یا جوشکاری است. این چالش در زمان تامین انواع گرید تیتانیوم در بازار ایران بسیار پررنگتر میشود، زیرا تایید اصالت سرتیفیکیتها (MTC) پیچیدگیهای خاص خود را دارد.
برای جلوگیری از خطاهای پرهزینه در خطوط تولید، شناخت دقیق خواص متالورژیکی انواع تیتانیوم یک ضرورت است. طراحان قطعات حساس باید بدانند هر گرید تیتانیوم در شرایط واقعی و تحت تنشهای عملیاتی چه رفتاری از خود نشان میدهد.
در این مقاله از بلاگیوم، پرکاربردترین گریدهای تیتانیوم را از منظر دستهبندی و خواص هر دسته را بررسی کرده و در مورد انتخاب متریال و بر اساس صنعتی که در آن فعال هستید، راهکارهایی ارائه دادهایم.
دستهبندی متالورژیکی آلیاژهای تیتانیوم.
رفتار تیتانیوم در فرآیندهای ساخت و محیطهای عملیاتی، مستقیماً به ریزساختار (microstructure) آن برمیگردد. از دیدگاه متالورژی و ریزساختار، انواع تیتانیوم به سه دسته اصلی تقسیم میشوند:
- تیتانیوم آلفا: نقطه قوت این دسته، جوشپذیری عالی آنهاست. با این حال، امکان استحکامبخشی به تیتانیوم آلفا از طریق عملیات حرارتی وجود ندارد. اگر برای محیطهای بهشدت خورنده یا دماهای بسیار پایین (مثل مخازن کرایوژنیک) دنبال یک متریال مناسب میگردید، گریدهای متعلق به این دستهبندی (نظیر Ti-2.5Cu) میتواند کاندیدای خوبی برای انتخاب شما باشد.
- تیتانیوم بتا: آلیاژهای بتا به دلیل حضور عناصر پایدارکننده فاز بتا (مثل مولیبدن، سیلیکون و وانادیوم) قابلیت شکلپذیری مناسبی در حالت آنیل دارند. همچنین، قابلیت سختکاری و استحکامبخشی تا سطوح بالا از طریق عملیات حرارتی وجود دارد. عناصر پایدارکننده فاز بتا عموما وزن اتمی بالاتری در مقایسه با تیتانیوم دارند؛ این موضوع منجر به افزایش نسبی چگالی این دسته در مقایسه با سایر دستهها میشود. همچنین کنترل اتمسفر محافظ و شرایط جوشکاری در برخی آلیاژهای بتا حساستر از آلیاژهای آلفا است .
- تیتانیوم آلفا-بتا: این دسته ترکیبی از استحکام مناسب، قابلیت انجام عملیات حرارتی و خواص ساخت مطلوب (نظیر قابلیت ماشینکاری) را ارائه میدهند. گرید ۵ (Ti-6Al-4V)پراستفادهترین گرید بازار و شناختهشدهترین عضو این خانواده است و کاربرد گستردهای در صنایع هوافضا، تجهیزات پزشکی و ساخت قطعات مهندسی تحت تنش دارد
تیتانیومهای خالص تجاری
تیتانیومهای خالص تجاری (Commercially Pure Titanium) شامل گریدهای 1 تا 4 هستند و عمدتاً در مواردی استفاده میشوند که مقاومت به خوردگی، قابلیت جوشکاری و شکلپذیری اهمیت بیشتری نسبت به استحکام مکانیکی دارند. این گریدها دارای ساختار آلفا بوده، و لذا از طریق عملیات حرارتی قابل استحکامبخشی نیستند.
برای انتخاب دقیقتر میان انواع گرید تیتانیوم در این دسته، رفتار مکانیکی و افزودنیهای شیمیایی (مانند پالادیوم و روتنیم) تعیینکننده هستند. در ادامه، این گریدها را بر اساس کاربرد مهندسی دستهبندی و بررسی میکنیم.
جدول راهنمای سریع گریدهای خالص:
| گرید تیتانیوم | مشخصه بارز متالورژیکی | کاربرد اصلی در صنعت |
| گرید 1 | بالاترین میزان شکلپذیری، کمترین استحکام | مبدلهای حرارتی، کشش عمیق، لولهکشی شیمیایی |
| گرید 2 | تعادل بهینه میان استحکام و فرمپذیری (پرکاربردترین CP) | مخازن تحت فشار، پایپینگ، شیرآلات صنعتی |
| گرید 3 | استحکام بالاتر از گرید ۲، فرمپذیری کمتر | تجهیزات پتروشیمی، بویلرها |
| گرید 4 | بالاترین استحکام در میان گریدهای خالص | برخی قطعات هوافضا، تجهیزات پزشکی و جراحی |
| گرید 7 | 0.12 تا 0.25 درصد پالادیوم | محیطهای اسیدی کاهنده بهشدت خورنده |
| گرید 11 | مشابه گرید ۱ + پالادیوم | محیطهای خورنده نیازمند شکلپذیری بالا |
| گرید 16 | مشابه گرید ۷ با پالادیوم کمتر | جایگزین اقتصادیتر برای گرید ۷ |
| گرید 17 | مشابه گرید ۱۱ با پالادیوم کمتر | جایگزین اقتصادیتر برای گرید ۱۱ |
| گرید 26 | مشابه گرید ۷ اما حاوی روتنیم | مقاومت به خوردگی شیاری در دماهای بالا |
| گرید 27 | مشابه گرید ۱۱ اما حاوی روتنیم | کاربردهای نیازمند فرمپذیری و مقاومت به خوردگی موضعی |
کاربردهای گرید خالص (گریدهای ۱ تا ۴)
تفاوت میان گریدهای مختلف این خانواده عمدتاً به میزان عناصر بیننشین، بهویژه اکسیژن، و همچنین حضور عناصر آلیاژی مانند پالادیوم یا روتنیوم در برخی گریدها مربوط میشود. این تفاوتها میتوانند بر استحکام، شکلپذیری و عملکرد خوردگی آلیاژ تأثیر بگذارند.
- در کاربردهایی که شکلدهی سرد، پرسکاری یا فرآیندهای کشش عمیق اهمیت بالایی دارند، تیتانیوم گرید 1 به دلیل بیشترین میزان شکلپذیری در میان گریدهای خالص تجاری به طور گسترده مورد استفاده قرار میگیرد
- تیتانیوم گرید 2 در مواردی کاربرد دارد که شکلپذیری و مقاومت به خوردگی مهمتر از استحکام مکانیکی باشد. این گرید با تلفیق جوشپذیری، فرمپذیری و مقاومت خوردگی بالا، یکی از پرکاربردترین تیتانیومهای خالص تجاری محسوب میشود و گزینهای مناسب برای قطعات غیرسازهای و نواحی با دمای نه خیلی بالا (اصطلاحاً گرم) به شمار میرود.
- در مواردی که استحکام مکانیکی بالاتری نسبت به سایر گریدهای خالص مورد نیاز باشد، از تیتانیوم گرید 4 استفاده میشود. این گرید بالاترین استحکام را در میان تیتانیومهای خالص تجاری دارد.
کاربرد گریدهای مقاوم به خوردگی
در برخی محیطهای خورنده، بهویژه در مجاورت اسیدهای کاهنده (مانند اسید هیدروکلریک) یا محیطهای مستعد خوردگی شیاری (Crevice Corrosion)، گریدهای خالص کلاسیک دچار افت عملکرد میشوند. در این راستا، گریدهای اصلاحشدهای با افزودن عناصر آلیاژی خاص توسعه یافتهاند.
- گریدهای 7 و 11 تیتانیوم: این گریدها با افزودن پالادیوم (Pd) به ترتیب بر پایه گریدهای 2 و 1 توسعه یافتهاند. حضور پالادیوم موجب بهبود مقاومت خوردگی در برخی محیطهای شیمیایی، بهویژه محیطهای اسیدی کاهنده میشود. بر اساس الزامات بینالمللی تعریفشده در استاندارد astm (مانند استانداردهای B265 و F67)، میزان پالادیوم در این گریدها از 0.12 تا 0.25% متغیر است.
- تیتانیوم گریدهای 16 و 17: به دلیل قیمت بالای پالادیوم، این گریدها با درصد پالادیوم کمتر (0.04 تا 0.08%) توسعه یافتند تا با حفظ نسبی خواص، از نظر اقتصادی برای پروژههای بزرگ توجیهپذیر باشند.
- گریدهای 26 و 27: در این گریدها از روتنیم (Ru) برای بهبود خوردگی استفاده شده است که عملکردی مشابه گریدهای ۷ و ۱۱ در مهار خوردگی موضعی ارائه میدهند، اما ساختار قیمتی متفاوتی دارند.
کاربردهای گرید ۱۹ تیتانیوم
گرید 19 تیتانیوم مطابق آلیاژ Ti-3Al-8V-6Cr-4Mo-4Zr بوده و در صنعت با نام Beta-C نیز شناخته میشود. این آلیاژ در گروه تیتانیومهای بتا قرار میگیرد و قابلیت دستیابی به استحکام بالا از طریق عملیات حرارتی را دارد. ترکیب خواص مکانیکی مناسب و مقاومت مطلوب در برابر خوردگی باعث شده است این آلیاژ در تجهیزات صنایع نفت، گاز، پتروشیمی و کاربردهای فراساحلی مورد استفاده قرار گیرد.
ملاحظات تامین و کنترل کیفیت: در گریدهای پالادیومدار و روتنیمدار، تایید اصالت متریال و تطابق دقیق درصدهای عناصر آلیاژی در برگه تست متالورژی (MTC) حیاتی است. مجموعه «متالیوم» با درک این حساسیت مهندسی، تضمین اصالت گواهینامههای کیفی را در اولویت تامین این گریدهای خاص قرار میدهد.
انواع گرید تیتانیوم پزشکی
برای طراحان تجهیزات پزشکی، تامین استحکام مکانیکی تنها نیمی از مسیر است. دغدغه اصلی زمانی شروع میشود که قطعه درون بدن قرار میگیرد و باید بدون ایجاد پسزدگی، بالاترین سطح زیستسازگاری و قابلیت یکپارچگی با استخوان (Osseointegration) را از خود نشان دهد. بخش قابل توجهی از زیستسازگاری تیتانیوم به تشکیل لایه پایدار اکسید تیتانیوم (TiO2) روی سطح آن مربوط میشود؛ لایهای که مهندسان برای تقویت آن و افزایش پایداری شیمیایی یا حتی ایجاد طیفهای رنگی، از فرآیندهای تکمیلی نظیر آندایزینگ بهره میبرند.
تیتانیومهای پزشکی تحت استانداردهای ASTM F67 برای گریدهای خالص و ASTM F136 برای گریدهای آلیاژی تولید و ارزیابی میشوند.
در ادامه، چهار گرید کلیدی تیتانیوم در صنعت تجهیزات پزشکی و ایمپلنتسازی را بررسی میکنیم:
۱. تیتانیوم گرید 1 پزشکی
این گرید دارای کمترین میزان اکسیژن و آهن در میان گریدهای خالص است که به آن بالاترین سطح فرمپذیری و انعطاف را میبخشد.
- مشخصه فنی: ساختار آلفا، شکلپذیری بالا، مقاومت عالی به خوردگی در برابر مایعات بدن.
- کاربردها: قطعاتی که تحت بارگذاری مکانیکی شدید نیستند اما به واسطه هندسه پیچیده خود، نیازمند مراحل شکلدهی متعدد هستند. مانند محفظه پیسمیکرها (ضربانساز قلب)، مشهای فک و صورت (Maxillofacial meshes) و لولههای مویین پزشکی.
۲. تیتانیوم گرید 4 پزشکی
گرید ۴ بالاترین استحکام را در میان تیتانیومهای خالص تجاری دارد. استحکام کششی در این گرید، با تنظیم دقیق عناصر بیننشین مانند اکسیژن، به میزان قابلتوجهی افزایش یافته است، در حالی که همچنان فاقد عناصر آلیاژی (مثل آلومینیوم یا وانادیوم) است.
- مشخصه فنی: استحکام بالاتر نسبت به سایر گریدهای خالص، مقاومت به خوردگی مناسب و زیستسازگاری مطلوب.
- کاربردها: پایههای ایمپلنت دندانی، پینهای ارتوپدی و ساخت ابزارهای جراحی حساس که نیازمند ترکیب استحکام و مقاومت به خوردگی هستند.
۳. تیتانیوم گرید 5 پزشکی (Ti−6Al−4V)
تیتانیوم گرید 5 پزشکی که پرکاربردترین آلیاژ تیتانیوم در صنعت است، در حوزه پزشکی نیز برای قطعاتی که تحت تنشهای مکانیکی بالا قرار دارند استفاده میشود. استفاده از 6% آلومینیوم و 4% وانادیوم، ساختار دو فازی آلفا – بتا ایجاد کرده و استحکام بالاتری نسبت به گریدهای خالص تجاری ارائه میدهد. این آلیاژ بهترین گزینه برای کاربردهایی است که به طور همزمان نیاز به مقاومت مکانیکی، مقاومت به خوردگی و وزن پایین وجود دارد.
- مشخصه فنی: استحکام بالا، نسبت استحکام به وزن عالی، قابلیت ماشینکاری قابل قبول.
- کاربردها: فیکساتورهای خارجی، ابزارهای جراحی ارتوپدی، پیچهای استخوانی و قطعات پروتز.
۴. تیتانیوم گرید 23 پزشکی
تیتانیوم گرید 23 در واقع نسخه اصلاحشده گرید ۵ برای کاربردهای حساس پزشکی است. پسوند ELI مخفف Extra Low Interstitials به معنای «عناصر بیننشین بسیار کم» است. در این گرید، میزان اکسیژن باید به شدت کنترل شده و معمولاً به زیر 0.13% محدود شود.
- مشخصه فنی: کاهش اکسیژن، کربن و آهن باعث افزایش چقرمگی شکست (Fracture Toughness) و مقاومت در برابر خستگی (Fatigue Resistance) نسبت به گرید ۵ میشود.
- کاربردها: ایمپلنتهای دائمی درونتنی، تعویض مفصل لگن و زانو، و پلیتهای ارتوپدی که باید سالها تحت بارگذاری سیکلیک بدن انسان دوام بیاورند.

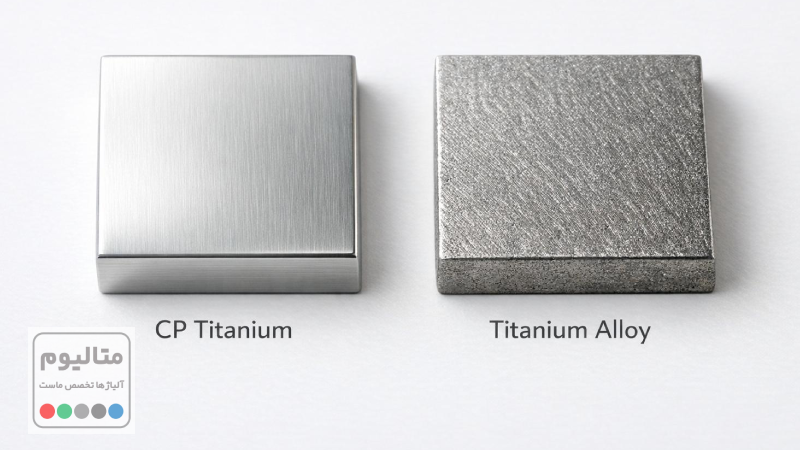

گریدهای آلیاژی تیتانیوم
گریدهای آلیاژی تیتانیوم با افزودن عناصر پایدارکننده فاز آلفا (مانند آلومینیوم) و عناصر پایدار کننده فاز بتا (مانند وانادیوم، مولیبدن، نیوبیوم، تانتالیوم و آهن) طراحی میشوند. هدف از این آلیاژسازی، دستیابی به خواص مکانیکی بسیار بالاتر از گریدهای خالص تجاری (CP)، قابلیت انجام عملیات حرارتی و حفظ استحکام در دماهای بالا است. در این بخش، پرکاربردترین گریدهای آلیاژی در صنایع هوافضا، پتروشیمی و تجهیزات دوار بررسی میشوند.
گرید ۵ (Ti-6Al-4V)
تیتانیوم گرید ۵، شناختهشدهترین آلیاژ تیتانیوم آلفا-بتا و یکی از پرکاربردترین آلیاژهای تیتانیوم در صنایع مهندسی است.
- مشخصات متالورژیکی: حضور 6% آلومینیوم باعث افزایش استحکام فاز آلفا و 4% وانادیوم باعث پایداری فاز بتا میشود. این ترکیب، قابلیت انجام عملیات حرارتی (Solution Treating and Aging – STA) را برای دستیابی به حداکثر استحکام فراهم میکند.
- خواص مکانیکی: استحکام کششی این گرید معمولاً بالای 895 MPa است. در حالی که چگالی آن تنها 4.43گرم بر سانتیمتر مکعب است. این ترکیب از استحکام و وزن نسبتاً پایین، یکی از دلایل استفاده گسترده آن در صنایع هوافضا، تجهیزات پزشکی و قطعات مهندسی تحت بار است.
- ملاحظات ماشینکاری: به دلیل استحکام بالا و هدایت حرارتی پایین، ماشینکاری گرید ۵ چالشبرانگیز است و نیازمند ابزارهای کاربیدی، سرعت برشی پایین و استفاده از خنککنندههای پرفشار (High-Pressure Coolant) برای جلوگیری از افزایش دمای موضعی و کارسختی سطحی است.
گرید ۹ (Ti-3Al-2.5V)
این گرید که گاهی با نام “Half-6-4” شناخته میشود، یک آلیاژ نزدیک به آلفا (Near-Alpha) است.
- کاربرد و مزیت فنی: گرید ۹ برای پر کردن خلأ بین استحکام متوسط گریدهای خالص (مثل گرید ۴) و چالشهای شکلپذیری گرید ۵ توسعه یافته است. استحکام آن حدود 20 تا 50 درصد بالاتر از گریدهای خالص تجاری است، اما قابلیت شکلپذیری سرد (Cold Formability) و جوشپذیری بسیار بهتری نسبت به گرید ۵ دارد.
- صنایع هدف: بیشترین کاربرد را در سیستمهای لولهکشی هیدرولیک فشار بالا (مانند هیدرولیک هواپیما) و سیستمهای انتقال سیالات خورنده دارد.
گرید ۱۲ (Ti-0.3Mo-0.8Ni)
گرید ۱۲ یک آلیاژ با مقادیر کم افزودنی (Low-Alloy) است که به طور خاص برای محیطهای شیمیایی با دمای بالا طراحی شده است.
- رفتار متالورژیکی: افزودن 0.3% مولیبدن و 0.8% نیکل، مقاومت این گرید را در برابر خوردگی شیاری (Crevice Corrosion) و خوردگی حفرهای (Pitting) در محیطهای حاوی کلرید با دمای بالا (تا بیش از۳۰۰ درجه سانتیگراد) به شدت افزایش میدهد.
- جایگاه در طراحی: این گرید در مبدلهای حرارتی، مخازن فرایندی، تجهیزات شیمیایی و برخی سامانههای پایپینگ مورد استفاده قرار میگیرد؛ کاربردهایی که در آنها ترکیبی از مقاومت خوردگی و استحکام مکانیکی مورد نیاز است.
نکات طراحی مواد و انتخاب گریدهای تیتانیوم
در زمان خرید یا استعلام قیمت تیتانیوم، در نظر گرفتن رفتار متریال در شرایط واقعی کارکرد و همچنین توجیه اقتصادی پروژه، اهمیت بالایی دارد. هنگام انتخاب و خرید مقاطع تیتانیومی از متالیوم، به این سه نکته کلیدی توجه کنید:
۱. پدیده گالینگ (Galling) و سایش چسبان: تیتانیوم ضریب اصطکاک بالایی دارد و در اتصالات رزوهای یا قطعات درگیر، به شدت مستعد سایش رزوه است؛ بنابراین توصیه میشود در طراحی و ساخت از اتصالات با متریال غیر همسان استفاده کنید.
۲. خطر خوردگی گالوانیک در اسمبلیهای چند فلزی: تیتانیوم در انتهای نجیب سری گالوانیک قرار میگیرد. اگر تیتانیوم را در محیطهای الکترولیت (مانند آب دریا) در تماس مستقیم با فلزات فعالتر مانند آلومینیوم یا فولادهای ساده قرار دهید، فلز ضعیفتر به سرعت دچار خوردگی آندی میشود. حتماً از واشرهای دیالکتریک، بوشهای عایق یا پوششهای محافظ برای قطع ارتباط الکتریکی بین تیتانیوم و سایر فلزات استفاده کنید.
۳. حد خستگی (Fatigue Limit) و حساسیت به شیار: در قطعات تحت بارگذاری سیکلیک (مانند شفتهای دوار یا ایمپلنتهای ارتوپدی از جنس گرید ۵ و ۲۳)، تیتانیوم عملکرد فوقالعادهای دارد، اما به شدت به تمرکز تنش (Stress Concentration) حساس است. کیفیت سطح (Surface Finish) تاثیر مستقیمی بر عمر خستگی دارد. در نقشههای ساخت، تلرانسهای دقیقِ پرداخت سطح را قید کنید و از طراحی گوشههای تیز که محل جوانهزنی ترک هستند، بپرهیزید؛ همچنین در پروژههایی که علاوه بر تیتانیوم به استفاده از انواع میلگرد فولادی یا آلیاژی در کنار شفتها نیاز است، تطابق تلرانسهای ابعادی اهمیت دوچندانی پیدا میکند.
سوالات متداول
تفاوت کلیدی گرید ۲ (خالص تجاری) و گرید ۵ (آلیاژی) در طراحی چیست و چه زمانی باید سوئیچ کنیم؟
گرید 2 و گرید 5 برای نیازهای مهندسی متفاوتی طراحی شدهاند. گرید 2 یک تیتانیوم خالص تجاری است که مقاومت به خوردگی، قابلیت جوشکاری و شکلپذیری مناسبی ارائه میدهد و در بسیاری از تجهیزات فرایندی، مبدلهای حرارتی و سامانههای پایپینگ مورد استفاده قرار میگیرد. در مقابل، گرید یک آلیاژ آلفا-بتا با استحکام مکانیکی بهمراتب بالاتر است. در کاربردهایی که محدودیت وزن، بارگذاری مکانیکی یا الزامات استحکامی اهمیت بیشتری دارند، گرید 5 معمولاً گزینه مناسبتری محسوب میشود. با این حال، شکلدهی سرد و ماشینکاری آن نسبت به گرید 2 دشوارتر است.
در محیطهای اسیدی شدید (مثل اسید کلریدریک یا سولفوریک داغ)، گرید ۲ دچار خوردگی میشود. چه گریدی جایگزین است؟
عملکرد تیتانیوم در محیطهای اسیدی به نوع اسید، غلظت، دما و شرایط بهرهبرداری وابسته است. در برخی محیطهای احیاکننده، گریدهای حاوی پالادیوم مانند گرید 7 یا گریدهای حاوی روتنیم مانند گریدهای 26 و 27 میتوانند مقاومت خوردگی بالاتری نسبت به گرید 2 ارائه دهند. انتخاب نهایی باید بر اساس دادههای خوردگی، شرایط سرویس و الزامات طراحی انجام شود و نمیتوان یک گرید را برای تمامی محیطهای اسیدی به عنوان گزینه عمومی معرفی کرد.
برای ساخت لولههای تحت فشار و سیستمهایی که همزمان به «استحکام بالا» و «خمکاری سرد» نیاز دارند، کدام گرید مناسب است؟
گرید 9 (Ti-3Al-2.5V) یکی از آلیاژهای متداول برای این نوع کاربردها است. این آلیاژ استحکام بالاتری نسبت به گریدهای خالص تجاری ارائه میدهد و در عین حال قابلیت شکلدهی و جوشکاری مناسبی دارد. به همین دلیل از گرید 9 در لولههای هیدرولیک هواپیما، سیستمهای انتقال سیالات و برخی تجهیزات فرایندی استفاده میشود؛ کاربردهایی که در آنها ترکیبی از استحکام، وزن کم و قابلیت ساخت مورد نیاز است.
