تیتانیوم عمدتاً با دو ویژگی اصلی شناخته میشود:
مقاومت بالا در برابر خوردگی: تمایل زیاد آن به اکسیژن، باعث ایجاد یک لایه اکسیدی نازک اما متراکم، پایدار و خودترمیمشونده میشود. این لایه بهطور مؤثری از فلز در برابر آغاز خوردگی توسط طیف گستردهای از مواد شیمیایی محافظت میکند.
نسبت بالای استحکام به وزن: این ویژگی حتی در دماهای بالاتر نیز حفظ میشود.
به دلیل مقاومت شیمیایی و نسبت بالای استحکام به وزن، تیتانیوم و آلیاژهای آن بهطور گستردهای در صنایع هوافضا، شیمیایی و پزشکی مورد استفاده قرار میگیرند؛ صنایعی که ایمنی و کنترل کیفیت در آنها حیاتی است. از این رو، آمادهسازی و تحلیل متالوگرافی تیتانیوم بسیار ضروری است.
چالش اصلی در آمادهسازی تیتانیوم و آلیاژهای آن برای تحلیل میکروسکوپی، شکلپذیری بالای آنها است؛ ویژگیای که باعث میشود این مواد در معرض تغییر شکل مکانیکی قرار گیرند. این موضوع باید در مراحل برش، سایش و پولیش مد نظر قرار گیرد.
متالورژی و ریزساختار تیتانیوم و آلیاژهای تیتانیوم
متالوگرافی نقش کلیدی در کنترل کیفیت تیتانیوم و آلیاژهای آن ایفا میکند؛ از پایش فرایند اولیه تولید گرفته تا ارزیابی تخلخل قطعات ریختهگریشده و کنترل عملیات حرارتی. همچنین در تحقیق و توسعه آلیاژها و محصولات تیتانیومی نیز نقش مهمی دارد.
درجههای تجاری تیتانیوم و آلیاژهای آن به چهار گروه تقسیم میشوند:
- تیتانیوم خالص تجاری بدون آلیاژ (CP)
- آلیاژهای آلفا و نزدیک به آلفا، مانند Ti-6Al-2Sn-4Zr-2Mo
- آلیاژهای آلفا-بتا، مانند Ti-6Al-4V
- آلیاژهای بتا، که دارای مقادیر بالایی از وانادیم، کروم و مولیبدن هستند
در دمای ۸۸۲ درجه سانتیگراد، تیتانیوم دچار تغییر آلوتروپی از ساختار ششگوش فشرده در دمای پایین (α) به فاز مکعبی مرکزدار در بدنه (β) میشود. این تحول امکان ایجاد آلیاژهایی با ریزساختار α، β یا ترکیبی از α/β را فراهم میکند و اجازه میدهد تا از عملیات حرارتی و عملیات ترمومکانیکی بهرهبرداری شود.
در نتیجه، دامنه گستردهای از خواص را میتوان از تعداد نسبتاً محدودی از ترکیبهای آلیاژی بهدست آورد. با این حال، برای دستیابی به ترکیب مطلوب ریزساختار و خواص، باید کنترل دقیقی بر فرایندهای عملیات اعمال شود. این موضوع اهمیت متالوگرافی را دوچندان میکند.

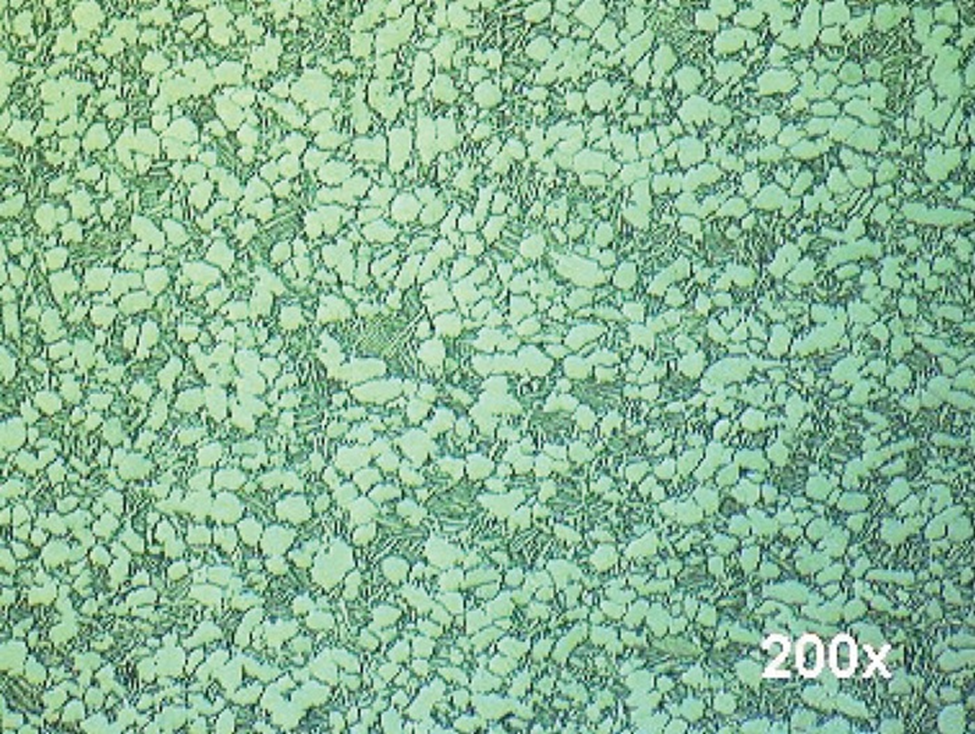

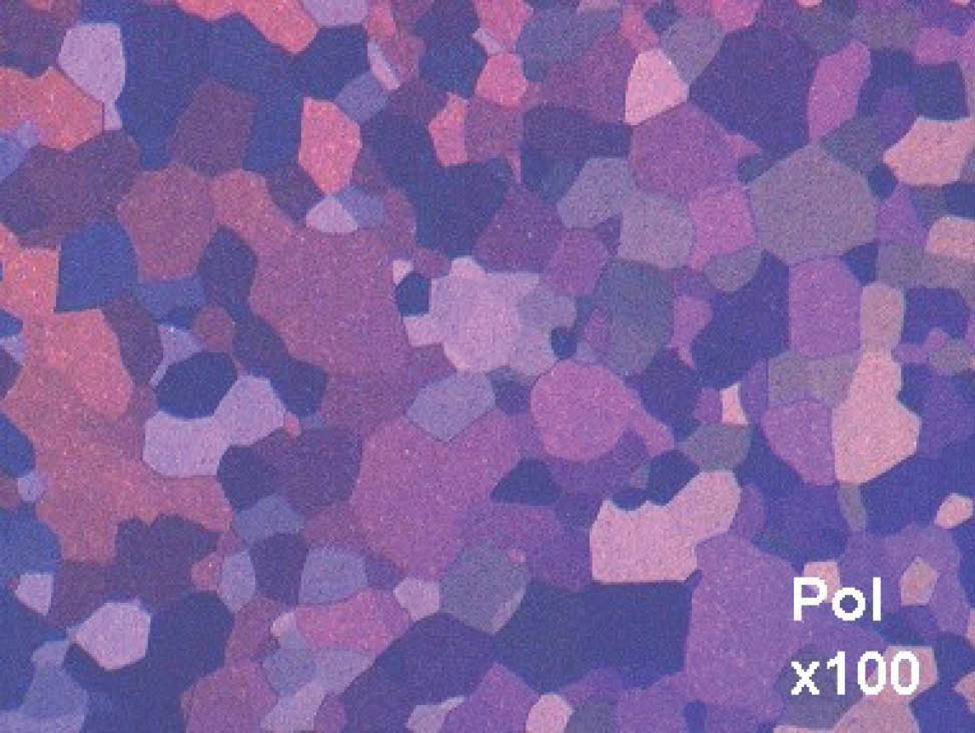

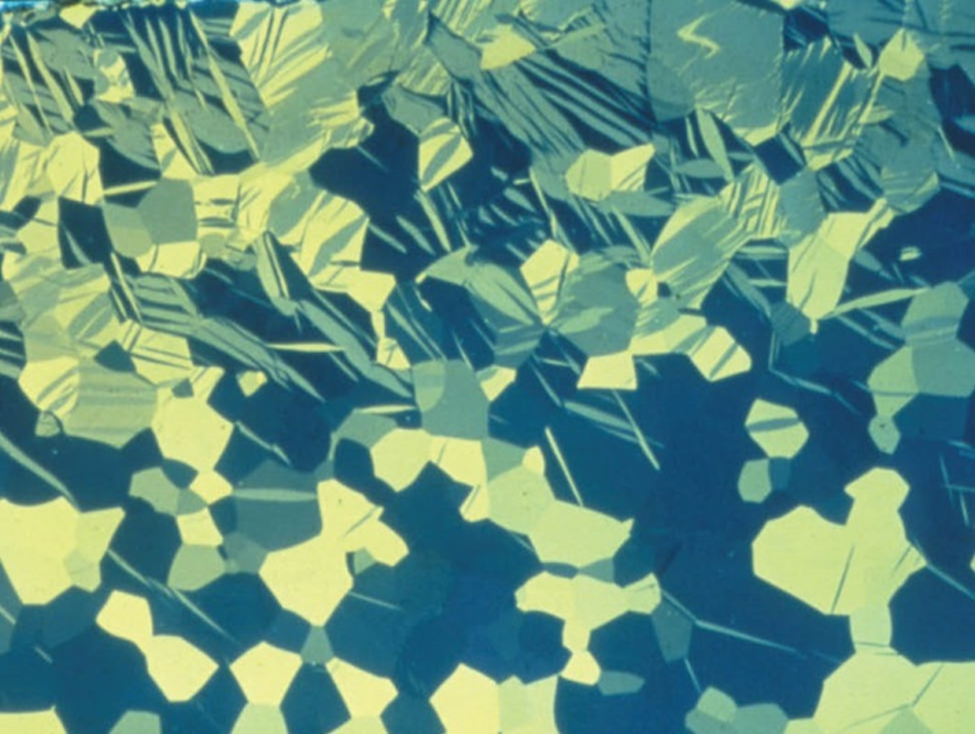

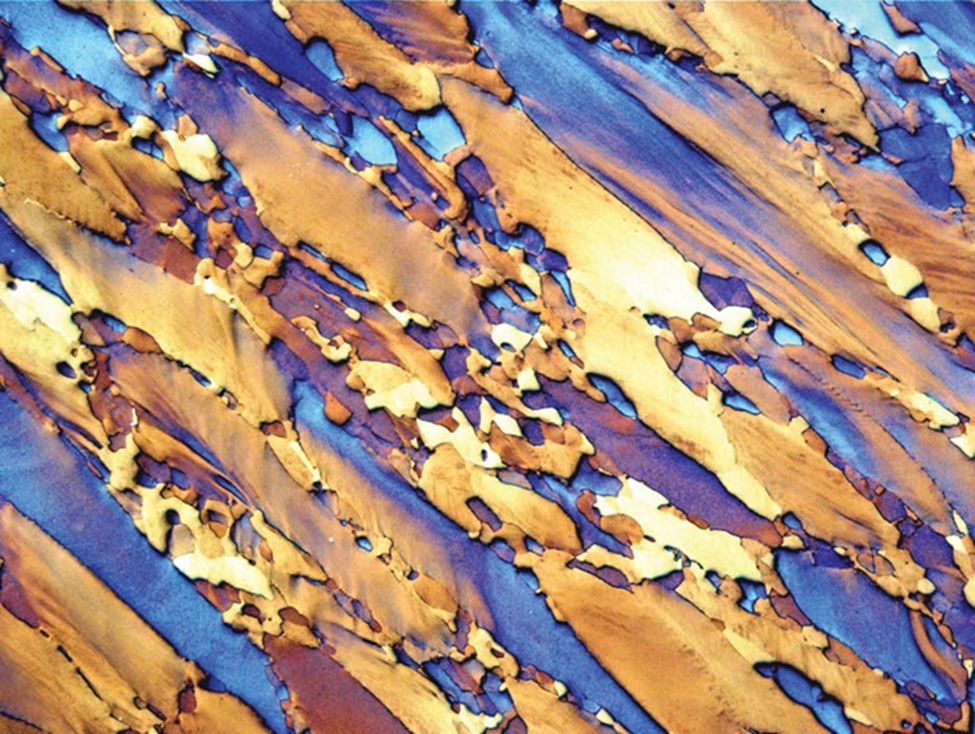

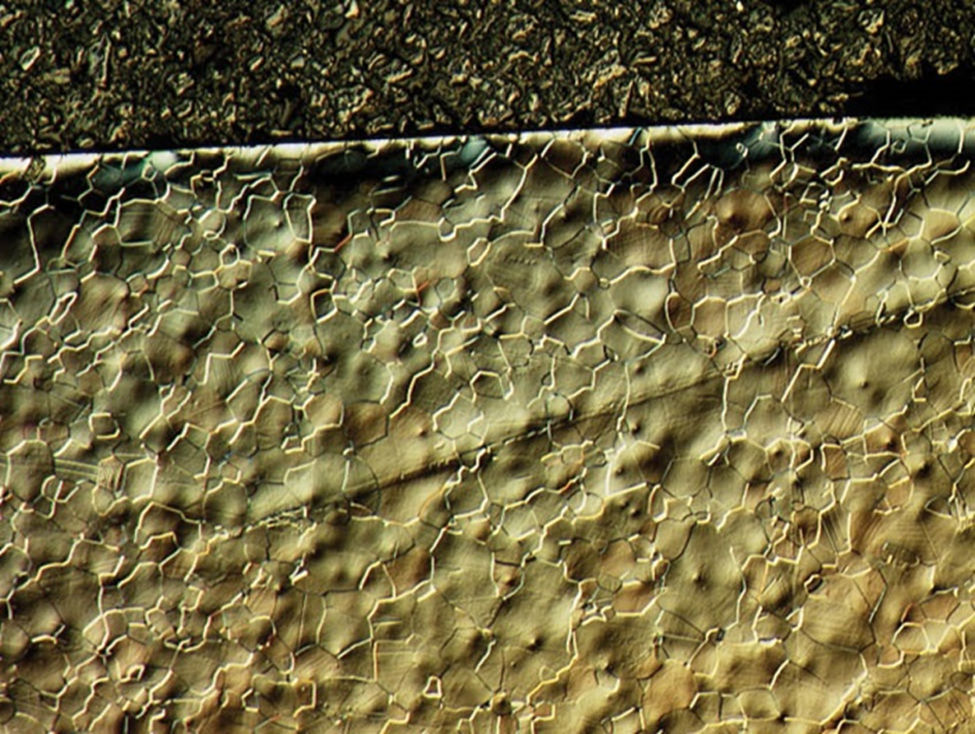

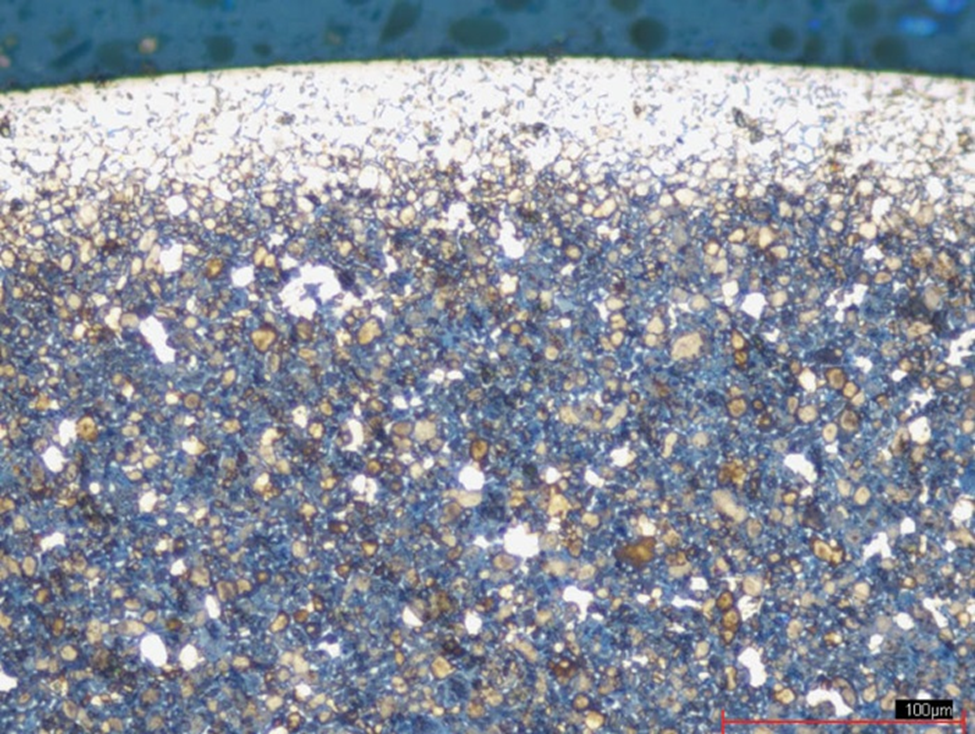

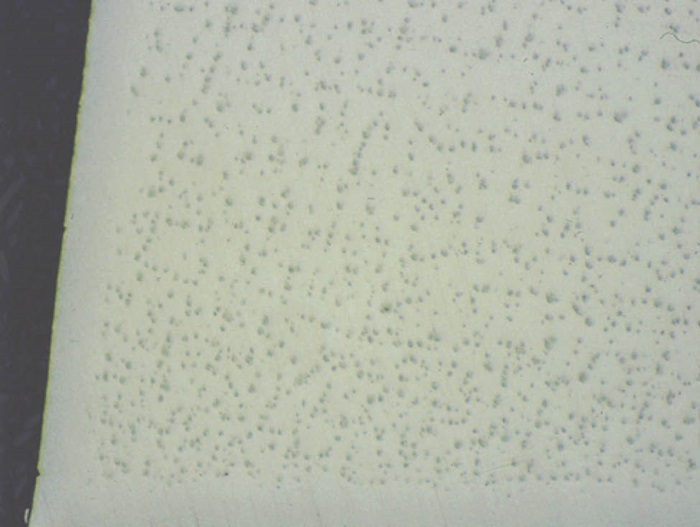

روابط میان شکلدهی در دمای بالا، عملیات حرارتی، ریزساختار و خواص فیزیکی در تولید تیتانیوم و آلیاژهای آن بسیار پیچیده است. در ادامه، چند نمونه از رایجترین انواع ریزساختارهای تیتانیوم نمایش داده شدهاند.
آمادهسازی تیتانیوم و آلیاژهای تیتانیوم: برش و مانت کردن
برش تیتانیوم و آلیاژهای تیتانیوم

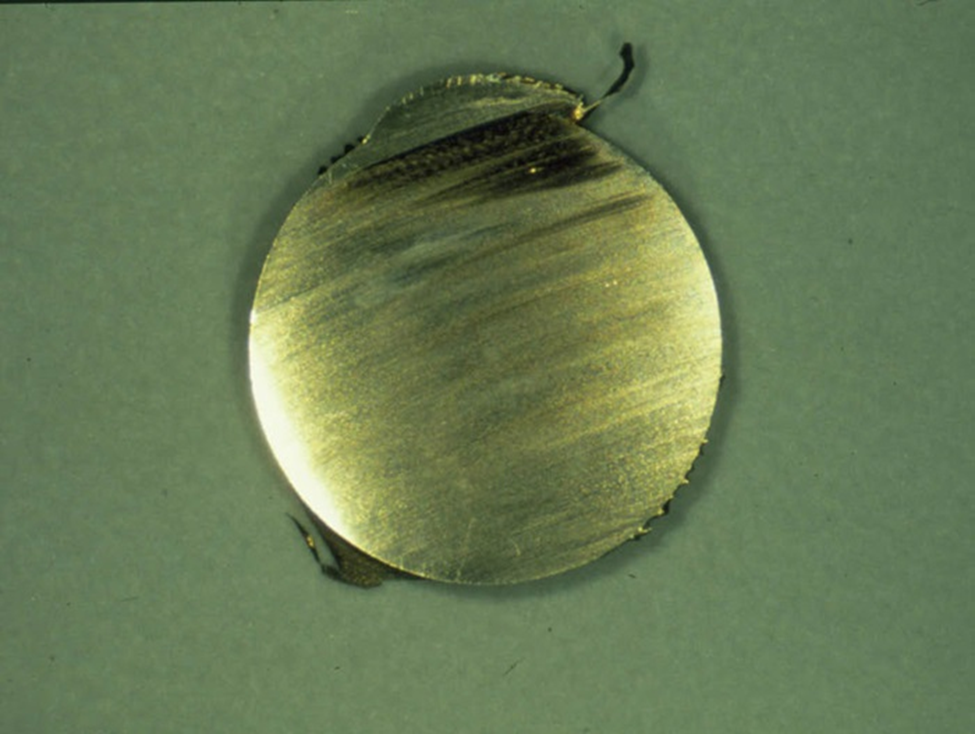

به دلیل چقرمگی بالا، ماشینکاری یا برش تیتانیوم معمولاً باعث ایجاد برادههای بلند میشود. به همین دلیل، برش متالوگرافی با دیسکهای برش معمولی از جنس اکسید آلومینیوم بسیار ناکارآمد است و اغلب منجر به آسیب حرارتی میشود (همانطور که در شکل ۵ نشان داده شده است).
راهحل این مشکل استفاده از دیسکهای برش از جنس سیلیکون کاربید است که بهطور ویژه برای برش تیتانیوم توسعه یافتهاند (مانند مدل 20SXX) برش تیتانیوم بوی مشخصی ایجاد میکند که هنگام برش قطعات یا مقادیر زیاد ممکن است بسیار محسوس باشد. در این موارد، توصیه میشود از دستگاه مکنده دود در اتصال با دستگاه برش استفاده شود.
مانت کردن تیتانیوم و آلیاژهای تیتانیوم
در آزمایشگاههای کنترل تولید اولیه، جایی که عمدتاً شمشها، بیلتها و اسلبها مورد تجزیهوتحلیل قرار میگیرند، نمونههای بزرگ تیتانیوم معمولاً بدون مانت آمادهسازی میشوند. اما قطعات کوچکتر تولیدی – مانند سیم و بستها – باید همواره مانت شوند. این کار فرآیند آمادهسازی را ساده کرده و بهترین نتایج را از نظر دقت و تکرارپذیری تضمین میکند.
برای این منظور، مانت گرم فشاری با رزین فنولیک (MultiFast) یا مانت سرد با اپوکسی پخت کند (EpoFix) توصیه میشود.
آمادهسازی تیتانیوم و آلیاژهای تیتانیوم: سایش و پولیش
بهدلیل چقرمگی و انعطافپذیری بالای تیتانیوم، این فلز در طول آمادهسازی متالوگرافی مستعد تغییر شکل مکانیکی و ایجاد خراش است. استفاده از پولیش الماسی – بهویژه در مورد تیتانیوم خالص تجاری – باید پرهیز شود، زیرا باعث ایجاد تغییر شکل مکانیکی در سطح نمونه بهشکل خراش و کشیدگی (smearing) میشود. این لایهی تغییر شکلیافته، پس از ایجاد، بهسختی قابل حذف است.
برای جلوگیری از این مشکل، توصیه میشود از پولیش شیمیایی-مکانیکی استفاده شود.
روش سهمرحلهای برای سایش و پولیش تیتانیوم و آلیاژهای تیتانیوم
این روش سهمرحلهای خودکار یک روش ثابت شده است که نتایج عالی و قابل تکرار برای تیتانیوم و آلیاژهای تیتانیوم ارائه میدهد. (برای جزئیات بیشتر، به جدول ۱ مراجعه کنید.)
مرحله ۱
سایش صفحهای با الماسهای پیوندی رزینی در دیسکهای سخت، مانند MD-Mezzo توجه: هنگام سایش صفحهای تیتانیوم خالص، باید از ورق کاربید سیلیکون استفاده شود، همانطور که در جدول ۲ نشان داده شده است.
مرحله ۲
سایش دقیق روی سطح سخت، مانند MD-Largo یا MD-Plan، با استفاده از معلق الماس با سایز ۹ میکرون، مانند DiaPro Allegro/Largo 9 یا DiaPro Plan 9.
مرحله ۳
پولیش شیمیایی-مکانیکی با مخلوطی از سیلیکای کلوئیدی (OP-S) و پراکسید هیدروژن (تمرکز بین ۱۰ تا ۳۰ درصد). زمان آمادهسازی بستگی به سطح نمونه و آلیاژ تیتانیوم دارد. هرچه نمونه بزرگتر و تیتانیوم خالصتر باشد، زمان پولیش نهایی بیشتر خواهد بود. تیتانیوم خالص تجاری ممکن است تا ۴۵ دقیقه طول بکشد.
پولیش کردن را ادامه دهید تا زمانی که سطح در میکروسکوپ نوری سفید به نظر برسد. تیتانیوم و آلیاژهای تیتانیوم پس از پولیش معمولاً باید بسیار تمیز به نظر برسند، که به این معنی است که هر نقطه سیاه کوچکی که روی سطح قابل مشاهده است، احتمالاً بهدلیل تغییر شکل ناشی از سایش است. این آرتیفکتها باید با پولیش شیمیایی-مکانیکی بیشتر حذف شوند. پس از اتمام پولیش، باید بتوانید ساختار را در نور قطبی بدون نیاز به اچینگ مشاهده کنید.
روش آمادهسازی 1
| 🔧 مرحله | 🟤 پرداخت مقدماتی (PG) | 🟠 پرداخت نهایی (FG) | 🟢 پرداخت براق نهایی (OP) |
|---|---|---|---|
| 🔲 نوع سطح | MD-Mezzo | MD-Largo | MD-Chem |
| 💎 نوع ساینده | الماس | الماس | سیلیس کلوئیدی |
| 📏 اندازه ذرات | (#)220 | 9 میکرون | 0.04 میکرون |
| 💧 روانکننده/سوسپانسیون | آب | DiaPro Allegro / Largo 9 | OP-S(*) |
| 🔄 سرعت چرخش (rpm) | 300 | 150 | 150 |
| ⚖️ نیرو [N/نمونه] | 40 (***) | 30 | 15 |
| ⏱ زمان (دقیقه) | تا صاف شدن سطح | 5 | 5 (**) |
* ترکیب پیشنهادی: ۷۰–۹۰٪ OP-S با ۱۰–۳۰٪ H₂O₂ (با غلظت ۳۰٪)
** زمان پولیش وابسته به سطح نمونه است. نمونههای بزرگتر به زمان بیشتری نیاز دارند.
*** در آمادهسازی تکنمونهایِ قالبگیریشده، نیروی اعمالی را به ۲۵ نیوتن کاهش دهید تا از شکلگیری سطوح مدادیشکل جلوگیری شود.
– نکته: در ۲۰–۳۰ ثانیه پایانی مرحلهی پولیش با OP-S، پارچهی چرخان با آب شسته میشود تا نمونه، نگهدارنده و پارچه تمیز شوند.
روش آمادهسازی 2
| 🔧 مرحله | 🟤 پرداخت مقدماتی (PG) | 🟠 پرداخت نهایی (FG) | 🟢 پرداخت براق نهایی (OP) |
|---|---|---|---|
| 🔲 نوع سطح | کاغذ / فویل (Foil/Paper) | MD-Largo | MD-Chem |
| 💎 نوع ساینده | SiC (کاربید سیلیسیم) | الماس | سیلیس کلوئیدی |
| 📏 اندازه ذرات | (#) 320 | 9 میکرون | 0.04 میکرون |
| 💧 روانکننده/سوسپانسیون | آب | DiaPro Allegro / Largo 9 | OP-S(*) |
| 🔄 سرعت چرخش (rpm) | 300 | 150 | 150 |
| ⚖️ نیرو [N/نمونه] | 15 | 20 | 20 |
| ⏱ زمان (دقیقه) | تا صاف شدن سطح | 5 | 25 یا بیشتر |
* ترکیب پیشنهادی: ۸۰٪ OP-S + ۱۰٪ H₂O₂ (۳۰٪) + ۱۰٪ NH₄OH (۲۵٪)
واکنشگرهای شیمیایی برای پولیش تیتانیوم و آلیاژهای تیتانیوم
مخلوط سیلیکا کلوئیدی OP-S و پراکسید هیدروژن
برخلاف برخی دیگر از سیلیکاهای کلوئیدی، OP-S برای افزودن مواد شیمیایی بدون ایجاد ژل طراحی شده است. بنابراین، برای پولیش تیتانیوم و آلیاژهای آن بسیار مناسب است.
پراکسید هیدروژن با تیتانیوم واکنش میدهد و محصولی ایجاد میکند که در حین پولیش شیمیایی-مکانیکی توسط تعلیق سیلیکا از سطح نمونه برداشته میشود و سطحی بدون تغییر شکل مکانیکی باقی میگذارد. هنگام استفاده از H₂O₂ توصیه میشود از دستکش لاستیکی استفاده کنید.
مخلوط اسید نیتریک و اسید هیدروفلوئوریک
این مخلوط نیز برای پولیش شیمیایی-مکانیکی تیتانیوم قابل استفاده است و بسیار سریع عمل میکند، اما به دلیل خاصیت خورندگی شدید، استفاده از آن توصیه نمیشود مگر با رعایت کامل نکات ایمنی.
روش مؤثر شستوشوی نمونهها
- هنگام استفاده از OP-S، پیش از شروع پولیش، پارچه را با آب مرطوب کنید.
- پیش از توقف دستگاه، پارچه چرخان را بهمدت ۲۰–۳۰ ثانیه با آب بشویید تا OP-S از نمونه، نگهدارنده و پارچه پاک شود.
- نمونهها را جداگانه با مواد شوینده خنثی و آب بشویید.
- سپس آنها را با الکل و جریان هوای قوی خشک کنید. در صورت باقیماندن OP-S، فرایند شستوشو را تکرار کنید.
- برای سرعت و یکنواختی بیشتر، میتوان از تجهیزات شستوشوی خودکار مانند Lavamin استفاده کرد.
پولیش الکترولیتی تیتانیوم و آلیاژهای آن: جایگزینی سریع برای پولیش مکانیکی
اگر به نتایج سریع نیاز دارید، پولیش الکترولیتی گزینه مناسبی است. آلیاژهای α به دلیل ساختار یکنواخت خود بسیار مناسباند، ولی آلیاژهای α-β نیز قابل پولیش الکترولیتی هستند.
مزایای پولیش الکترولیتی تیتانیوم و آلیاژهای آن:
- نتایج سریع (بهویژه برای تیتانیوم خالص که زمان پولیش مکانیکی زیادی میطلبد)
- فرآیند ساده
- تکرارپذیری خوب
- بدون تغییر شکل مکانیکی در سطح نمونه
پیشنیاز: سطحی با سایش دقیق (حداقل SiC #1200 یا ریزتر). پس از پولیش الکترولیتی، میتوان نمونه را با نور قطبی یا اچ شیمیایی بررسی کرد.
| مشخصه | مقدار / تنظیمات |
|---|---|
| تجهیزات | LectroPol-5 |
| الکترولیت | A3 |
| اندازه ماسک | ۱ سانتیمتر مربع |
| دمای محیط | دمای اتاق (۱۸ تا ۲۰ درجه سانتیگراد) |
| دبی جریان | ۱۵–۱۰ |
| ولتاژ | ۴۵–۳۵ ولت |
| مدت زمان | ۳۰–۲۰ ثانیه |
اچ کردن تیتانیوم و آلیاژهای تیتانیوم
سطح یک نمونهی پولیششده از تیتانیوم را میتوان بدون اچ کردن در نور قطبی مشاهده کرد. اگرچه کنتراست کمی دارد، اما برای بررسی کلی کیفیت پولیش کافی است.
رایجترین ماده اچ شیمیایی برای تیتانیوم: معرف Kroll
- ۱۰۰ میلیلیتر آب
- ۱ تا ۳ میلیلیتر اسید هیدروفلوئوریک
- ۲ تا ۶ میلیلیتر اسید نیتریک
غلظتها بسته به نوع آلیاژ قابل تنظیم است. Kroll فاز β را به رنگ قهوهای تیره نشان میدهد.
معرف رنگی برای تیتانیوم: معرف Weck
- ۱۰۰ میلیلیتر آب
- ۵ گرم آمونیوم بیفلوراید
خلاصه
تیتانیوم فلزی بسیار انعطافپذیر، سبک و در عین حال دارای استحکام بالا است که مقاومت عالی در برابر خوردگی و زیستسازگاری مطلوبی دارد. به همین دلیل، این فلز بهطور گسترده در صنایع هوافضا، شیمیایی و پزشکی مورد استفاده قرار میگیرد؛ صنایعی که در آنها، ایمنی و کنترل کیفیت از اهمیت بالایی برخوردارند.
انعطافپذیری بالای تیتانیوم نیازمند روش آمادهسازی متالوگرافی خاصی است. این روش شامل استفاده از دیسکهای برش مخصوص برای مقطعگیری و پولیش شیمیایی-مکانیکی با ترکیبی از پراکسید هیدروژن و سیلیس کلوئیدی است. این نوع پولیش که با تجهیزات خودکار انجام میشود، نتایجی بسیار دقیق، یکنواخت و قابل تکرار به همراه دارد.
